Produktbeschreibung

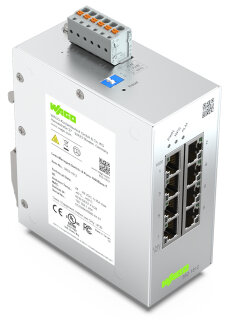

Der Lean-Managed-Switch 852-1812 ist ein konfigurierbarer industrieller Ethernet-Switch mit 8 Ports für 10/100/1000Base-T. Der Switch bietet vollständiges Gigabit-Switching im Store-and-Forward-Modus mit Non-Blocking-Charakteristik. Die Anschlüsse erfolgen über 8 x RJ-45-Kupferkabel. Der Betriebstemperaturbereich liegt zwischen -40 und +60 °C, die Schutzart ist IP30 für Schaltschrank-Montage. Die redundante DC-Spannungsversorgung und die Meldekontakte mit 1-A-Relais ermöglichen eine ausfallsichere Versorgung in kritischen Steuerungsanwendungen. Die Netzwerk-Redundanz wird durch Rapid Spanning Tree Protocol (RSTP) und Ethernet Ring Protection Switching (ERPS) für bis zu zwei Ringe pro Switch gewährleistet, mit Umschaltzeiten unter 800 Millisekunden. Der Switch unterstützt IEEE-802.1Q-VLAN-Tagging (max. 5 VLANs), Port Authentication nach IEEE 802.1X und Access-Control-List für Firewall-Funktionen (max. 32 Einträge). Die Konfiguration erfolgt über Web-Based-Management, Command Line Interface mit SSH/Telnet oder SNMP v1/v2c/v3 ohne tiefgehende IT-Kenntnisse.
Anwendungsbereiche
Typische Einsatzfelder sind redundante Kommunikationsnetze in Verpackungsmaschinen und Förderanlagen, wo ausfallsichere Datenübertragung zwischen dezentralen Steuersystemen erforderlich ist. Auch in dezentralisierten Automatisierungssystemen mit Sensor-Aktor-Netzwerken bietet der Switch stabile Konnektivität über mehrere physikalische Etagen hinweg. Das integrierte Diagnose-Dashboard visualisiert Portstatus, Portstatistik und Auslastung in Echtzeit, Loop Detection und Storm Control verhindern kritische Netzwerk-Störungen. Die Hutschienen-Montage auf 35-mm-Tragschiene sowie das kompakte Gehäuse (50 x 116 x 100 mm) ermöglichen eine raumsparende Anordnung in Schaltschränken.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,5500 kg
|
| Artikelgewicht: |
0,5500 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,00 × 5,00 × 11,60 cm |
Technische Daten
Technische Daten
| Switchingmodus |
Store-and-Forward; non-blocking |
| Anzahl 1 Gbit/s-Ports |
8 |
| Kommunikationsstandards |
IEEE 802.3 10BASE-TIEEE 802.3u 100BASE-TX/FXIEEE 802.3ab 1000BASE-TIEEE 802.3x Flow ControlIEEE 802.1d Spanning Tree Protocol (STP)IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)IEEE 802.1Q VLAN TaggingIEEE 802.1p PrioritizationIEEE 802.1X Port AuthenticationIEEE 802.1ab Link Layer Discovery Protoco |
| Redundanzfunktion |
Redundante DC-Spannungsversorgung; STP; RSTP; ERPSv1/v2 (max. 2 Ringe pro Switch, max. 16 Switche pro Ring, Umschaltzeit < 800 ms) |
| Konfigurationsmöglichkeiten |
DIP-Schalter für MeldekontaktWeb-Based-ManagementCommand Line InterfaceSNMPv1/v2c/v3 |
| Diagnose |
Meldekontakt; Modbus TCP; Portstatus; Portstatistik; Portauslastung; Trafic-Monitor; Syslog; SNMP-Traps; Loop Detection; Diagnose-Dashboard; Topology MapAlarmkontakt; Alarmrelais; NO; 1 A bei DC 24 V |
| Sicherheit |
Access Control List mit max. 32 Einträgen; Port Security; Authentication IEEE 802.1X |
| MAC Tabelle (Größe) |
8000 Adressen |
| Jumbo Frame Size |
10000,Byte |
| Versorgungsspannung |
24 ... 48 V; (±15 %); DC 24 ... 48 V (UL) |
| Leistungsaufnahme max. |
10 W
|
| Stromaufnahme max. |
350 mA
|
| ESD (Kontakt-/Luftentladung) |
8 KV / 15 KV |
| Übertragungsrate |
Kupferkabel: 10/1000 Mbit/s |
| VLAN |
Port-based und Tag-based (max. 5 VLANs) |
Anschlussdaten
| Anschlusstechnik: Kommunikation/Feldbus |
Kupferkabel: 8 x RJ-45 |
Geometrische Daten
| Breite |
50 mm / 1.969 inch |
| Höhe |
116 mm / 4.567 inch |
| Tiefe |
100 mm / 3.937 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
Werkstoffdaten
| Gewicht |
550 g
|
| Konformitätskennzeichnung |
CE |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-40 ... +60 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +85 °C |
| Schutzart |
IP30 |
| Hinweis zur Schutzart |
Nutzung gemäß UL 61010: Indoor |
| Verschmutzungsgrad |
2 gemäß UL 61010 |
| Relative Feuchte (ohne Betauung) |
95 %
|
| Montageart |
Tragschiene 35 |
| Vibrationsfestigkeit |
gemäß IEC 60068-2-6 |
| Schockfestigkeit |
gemäß IEC 60068-2-27 |
| EMV-Störfestigkeit |
gemäß EN 61000-6-2 |
| EMV-Störaussendung |
gemäß EN 61000-6-4 |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
TW |
| GTIN |
4066966073003 |
| Zolltarifnummer |
85176200000 |
Produktklassifikation
| UNSPSC |
43222612 |
| ETIM 9.0 |
EC000734 |
| ETIM 10.0 |
EC000734 |
| ECCN |
5A992.C |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
