Produktbeschreibung

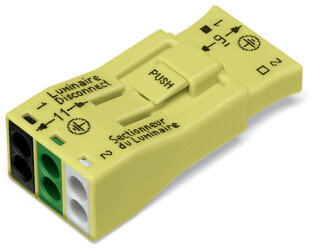

Der Leuchtensteckverbinder 873-953 ist ein 3-poliger Steckverbinder aus der Serie 873 von WAGO mit PUSH WIRE-Anschlusstechnik für werkzeuglose Verdrahtung. Der Stecker akzeptiert eindrähtige Leiter von 0,75 bis 4 mm² sowie mehrdrähtige Leiter von 16 bis 12 AWG, bei einer Abisolierlänge von 9 bis 11 mm. Das gelbe Kunststoffgehäuse hat die Abmessungen 19 × 13,2 × 42 mm und wiegt nur 7 g. Die PUSH WIRE-Technologie nutzt die Knicksteifigkeit des Leiters, um die Federkraft zu überwinden und eine fehlerfreie, schnelle Klemmbetätigung zu ermöglichen.
Anwendungsbereiche
Typische Anwendungen sind die Verdrahtung von Leuchten in Decken- und Wandinstallationen, wo die Abisolierlänge exakt definiert ist, sowie der Anschluss von Stromschienen in modularen Installationssystemen. Ein weiteres Einsatzfeld ist die Schnellverdrahtung in Geräteklemmen-Anwendungen, wo ein Werkzeug nicht vorhanden oder nicht wirtschaftlich ist.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen oder Federzugleisten ermöglicht PUSH WIRE einen Schnellwechsel des Leiters ohne zusätzliche Betätigungswerkzeuge, da der Leiter selbst als Betätigungselement dient. Die Klemmen sind nach RoHS-Compliance gefertigt. Für Lagermengen und Sonderausführungen kontaktieren Sie unseren technischen Service.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
3,5000 kg
|
| Artikelgewicht: |
0,0070 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,20 × 1,90 × 1,32 cm |
Technische Daten
Anschlussdaten
| Klemmstellen |
9 |
| Gesamte Anzahl der Potentiale |
3 |
| Anschlusstyp |
Buchse |
| Anschlusstechnik |
PUSH WIRE® |
| Betätigungsart |
Push-in |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
18 AWG |
| Mehrdrähtiger Leiter |
16 ... 12 AWG |
| Abisolierlänge |
9 ... 11 mm / 0.35 ... 0.43 inch |
| Polzahl |
3 |
Anschluss 1
| Anschlusstyp |
Stecker |
| Anschlusstechnik |
PUSH WIRE® |
| Betätigungsart |
Push-in |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,75 ... 4 mm² / 16 ... 12 AWG |
| Mehrdrähtiger Leiter |
16 ... 12 AWG |
| Abisolierlänge |
11 ... 13 mm / 0.43 ... 0.51 inch |
| Polzahl |
3 |
Anschluss 2
| Anschlusstyp |
Buchse |
| Eindrähtiger Leiter |
18 AWG |
| Abisolierlänge |
9 ... 11 mm / 0.35 ... 0.43 inch |
Geometrische Daten
| Breite |
19 mm / 0.748 inch |
| Höhe |
13,2 mm / 0.52 inch |
| Tiefe |
42 mm / 1.654 inch |
Mechanische Daten
Werkstoffdaten
| Farbe |
gelb |
| Brandlast |
0,128MJ |
| Gewicht |
7 g
|
Kaufmännische Daten
| Produktgruppe |
8 (Leuchten- und Geräteklemmen) |
| VPE (UVPE) |
500 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
CN |
| GTIN |
4050821857952 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-44-03-14 |
| eCl@ss 9.0 |
27-44-03-14 |
| ETIM 9.0 |
EC002560 |
| ETIM 10.0 |
EC002560 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
