Produktbeschreibung

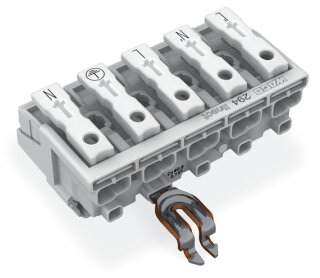

Die Leuchtenanschlussklemme 294-8325 ist eine 5-polige Netzanschlussklemme der Linect®-Serie von WAGO mit Rastermaß 10 mm. Sie kombiniert die Push-in CAGE CLAMP®-Technologie für die Leuchtenseite mit PUSH WIRE®-Anschlüssen für die Installationsseite und bietet damit flexible Anschlussmöglichkeiten für unterschiedliche Leitertypen. Die Klemme akzeptiert eindrähtige Leiter von 0,5 bis 2,5 mm² direkt gesteckt, mehrdrähtige Leiter ebenfalls bis 2,5 mm² (mit Aderendhülse bis 1 mm²). Der abgewinkelte PE-Rastkontakt ermöglicht sichere Schutzleiteranschlüsse. Die Betätigungsart ist werkzeugloser Push-in mit externem Drücker; die Abisolierlänge beträgt 8 bis 9 mm. Umgebungstemperatur maximal 85 °C, Materialoberfläche der Kontakte: Zinn. Abmessungen: 50 × 22,4 × 27,3 mm. Die Klemme
Anwendungsbereiche
wird typischerweise in Leuchten und Leuchtenverteilern zur Netzanschlussverbindung eingesetzt, etwa in Deckenleuchten oder Wandleuchten mit Schalter und Schutzleiter. Sie eignet sich auch für modulare Installationsverteilungen in Industrie-Leuchtensystemen.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen Schraubklemmen ermöglicht die Push-in CAGE CLAMP®-Technologie fehlerfreies Stecken ohne Verdrehrisiko und ermöglicht Wartung durch Freigabe mit Schlitzschraubendreher. Das abgewinkelte PE-Design verhindert Kontaktverlagerung unter Vibration und erlaubt sichere Druckentlastung im Fehlerfall.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
4,2750 kg
|
| Artikelgewicht: |
0,0171 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,73 × 5,00 × 2,24 cm |
| Technische Daten: |
Technische Daten
Anschlussdaten
| Gesamte Anzahl der Potentiale |
5 |
| Anzahl Anschlusstypen |
4 |
| PE-Funktion |
abgewinkelter PE-Rastkontakt |
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
5 |
Anschluss 1
| Anschlusstyp |
Extern 1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Anzahl Anschlussstellen |
2 |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
5 |
Anschluss 2
| Anschlusstyp |
Intern 2 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 3
| Anschlusstyp |
Intern 3 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 ... 14 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 4
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
50 mm / 1.969 inch |
| Höhe |
22,4 mm / 0.882 inch |
| Höhe ab Oberfläche |
17 mm / 0.669 inch |
| Tiefe |
27,3 mm / 1.075 inch |
Mechanische Daten
| Technologie |
Linect |
| Aufdruck |
L' N' L ? N |
Werkstoffdaten
| Farbe |
weiß |
| Isolierstoffgruppe |
IIIa |
| Isolierwerkstoff Hauptgehäuse |
Polycarbonat (PC) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,252MJ |
| Gewicht |
17,1 g
|
Umgebungsbedingungen
| Temperaturbeständigkeit |
120°C |
| T-Kennzeichung |
T85 |
Kaufmännische Daten
| Produktgruppe |
8 (Leuchten- und Geräteklemmen) |
| VPE (UVPE) |
250 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
PL |
| GTIN |
4050821098904 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
| SCIP notification number (Austria) |
992859de-04e8-4463-ad6a-d7383cb4842a |
| SCIP notification number (Belgium) |
889b2be2-b063-4ffc-8f57-073b82330677 |
| SCIP notification number (Bulgaria) |
79189062-282b-4ce1-9e0c-b83a61ef4cf3 |
| SCIP notification number (Czech Republic) |
9655d9cc-7cee-4603-bb48-69157d553494 |
| SCIP notification number (Denmark) |
56325a28-0953-4d27-ab97-a550fee4738f |
| SCIP notification number (Finland) |
f4f120f2-956a-4077-a016-6fa3873f5aa4 |
| SCIP notification number (France) |
9b3bf221-f38a-4c02-a418-12ea2762df1b |
| SCIP notification number (Germany) |
28c075e2-f8a5-414f-82f6-bcfc5f082e8a |
| SCIP notification number (Hungary) |
bd980dd7-5525-4ada-a6ef-93f9a1d9e3b3 |
| SCIP notification number (Italy) |
45853300-c8ae-418a-a3b4-92392e0e9771 |
| SCIP notification number (Netherlands) |
e27c9303-000b-408c-8c08-40c8e256fd14 |
| SCIP notification number (Poland) |
f6a89a64-1ebf-471c-962a-b0c12e268c2a |
| SCIP notification number (Romania) |
752f53a3-80b2-4a46-b38f-71897ce8ae6a |
| SCIP notification number (Sweden) |
f5a7457f-cdcf-435c-a12f-daafde732869 |
