Produktbeschreibung

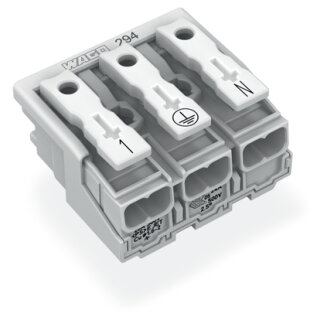

Die Leuchtenanschlussklemme 294-5053 ist eine 3-polige Netzanschlussklemme der WAGO-Serie 294 mit kombinierter Push-in-Anschlusstechnik. Sie verfügt über externe Drücker und keinen PE-Kontakt, eignet sich aber als vollständige Verbindungslösung für ein- und mehrdrähtige Leiter von 0,5 bis 2,5 mm² auf der Leuchtenseite und bis 2,5 mm² auf der Installationsseite. Die Klemme bietet vier verschiedene Anschlusstypen mit unterschiedlichen Anschlusstechniken. Die externe Seite nutzt das bewährte Push-in CAGE CLAMP®-Verfahren mit Drückerbetätigung für sichere und schnelle Verbindungen. Die internen Seiten arbeiten mit der PUSH WIRE®-Technologie, die durch Nutzung der Leiter-Knicksteifigkeit werkzeuglos funktioniert. Feindrähtige Leiter mit Aderendhülse werden auf der Innenseite bis 1 mm² akzeptiert. Die maximale Betriebstemperatur liegt bei 85 °C, die Langzeittemperaturbeständigkeit bei 120 °C. Kontaktoberflächen sind verzinnt und sichern langfristige Korrosionsbeständigkeit. Die Klemme findet ihre Hauptanwendung bei der Verdrahtung von Leuchten und Leuchtenverteilern in Installationsanlagen, besonders wo schnelle und sichere Verbindungen ohne Werkzeug erforderlich sind.
Anwendungsbereiche
Ein weiteres Einsatzfeld ist die Elektroinstallation in Schaltschränken für Beleuchtungsschaltungen und -steuerungen, wo die kombinierte Anschlusstechnik eine flexible Verkabelung ermöglicht. Die seitliche Verdrahtung und die kompakten Abmessungen (30 × 21,53 × 27,3 mm) ermöglichen dichte Belegung von Installationsblechen.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen Schraubklemmen ermöglicht die Push-in CAGE CLAMP®-Technik einen schnelleren und sichereren Anschluss ohne Drehmoment-Kontrolle oder Abisolierlängen-Risiko. Die Kombinationslösung mit PUSH WIRE® auf der Innenseite bietet maximale Flexibilität für unterschiedliche Leitertypen und Querschnitte. Für Anwendungen, die einen PE-Kontakt erfordern, stehen alternative Modelle der Serie 294 zur Verfügung.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
4,6000 kg
|
| Artikelgewicht: |
0,0092 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,73 × 3,00 × 2,15 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Bemessungsdaten gemäß IEC/EN – Hinweise
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
Allgemein
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschlussdaten
| Klemmstellen |
15 |
| Gesamte Anzahl der Potentiale |
3 |
| Anzahl Anschlusstypen |
4 |
| PE-Funktion |
ohne PE-Kontakt |
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
3 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 1
| Anschlusstyp |
Extern 1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Anzahl Anschlussstellen |
2 |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
3 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 2
| Anschlusstyp |
Intern 2 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 14 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 3
| Anschlusstyp |
Intern 3 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 4
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
30 mm / 1.181 inch |
| Höhe |
21,53 mm / 0.848 inch |
| Höhe ab Oberfläche |
17 mm / 0.669 inch |
| Tiefe |
27,3 mm / 1.075 inch |
Mechanische Daten
| Aufdruck |
1-?-N |
| Befestigungsart |
Rastfuß |
Werkstoffdaten
| Farbe |
weiß |
| Isolierstoffgruppe |
IIIa |
| Isolierwerkstoff Hauptgehäuse |
Polycarbonat (PC) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,14MJ |
| Halogenfrei |
Ja |
| Gewicht |
9,2 g
|
Umgebungsbedingungen
| Temperaturbeständigkeit |
120°C |
| T-Kennzeichung |
T85 |
Kaufmännische Daten
| Produktgruppe |
8 (Leuchten- und Geräteklemmen) |
| VPE (UVPE) |
500 St. |
| Verpackungsart |
Folie |
| Ursprungsland |
CH |
| GTIN |
4050821098294 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
| SCIP notification number (Austria) |
dbbaa654-4d9a-48ca-b04c-05a813323884 |
| SCIP notification number (Belgium) |
ecd8983b-985e-41c7-b4dc-1c255796e262 |
| SCIP notification number (Bulgaria) |
896a38c7-af88-4504-9d41-bed9706ffa6f |
| SCIP notification number (Czech Republic) |
b18fd3b7-5d25-4b53-9bcb-3691b9c5c130 |
| SCIP notification number (Denmark) |
dcc9c702-7993-4193-a848-cf6bee614455 |
| SCIP notification number (Finland) |
bd472f0d-1d35-4f1d-a395-88df4783b91c |
| SCIP notification number (France) |
4e5c06c7-6505-4154-997e-99f2e3997399 |
| SCIP notification number (Germany) |
78433021-80fe-476b-abeb-a42c7715633c |
| SCIP notification number (Hungary) |
1eacf8a6-b163-447f-baab-48a4f3c5d83f |
| SCIP notification number (Italy) |
d4315aeb-1460-4ed9-af87-2a5e0a7ffcf3 |
| SCIP notification number (Netherlands) |
84e8aa06-dcc2-4229-8d14-7a5a565481ce |
| SCIP notification number (Poland) |
68ca9dab-f581-4126-9613-684e7ed84893 |
| SCIP notification number (Romania) |
e1aee21c-038a-4ade-882f-6bafef87f6bd |
| SCIP notification number (Sweden) |
22bbbd79-0e3a-4e22-a332-cc81f573d3fc |
|
