Produktbeschreibung

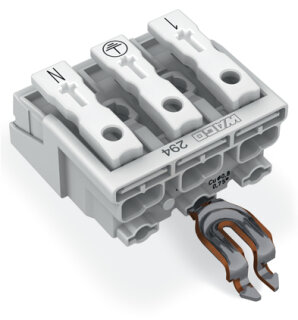

Die Leuchtenanschlussklemme 294-4353 ist eine 3-polige Netzanschlussklemme mit gemischten Anschlusstypen für sichere Leuchtenverbindungen. Sie kombiniert die Push-in CAGE CLAMP®-Technologie auf der Leuchtenseite (Drücker extern, 0,5 bis 2,5 mm²) mit der PUSH WIRE®-Betätigung auf der Installationsseite (0,5 bis 1,5 mm², teilweise 0,75 mm²). Der abgewinkelte PE-Rastkontakt sorgt für fehlerfreie Erdungsverbindungen ohne zusätzliche Verdrahung. Die Klemme ist für Temperaturen bis 85 °C (T85-Kennzeichnung) ausgelegt und arbeitet mit Kupferleitern, sowohl starr als auch feindrähtig mit Aderendhülse. Abisolierlängen von 8 bis 9 mm genügen für den werkzeuglosen Anschluss.
Anwendungsbereiche
Typische Einsatzfelder sind Pendelleuchten und Deckenleuchten in Wohngebäuden und Bürobauten, wo schnelle Leiterwechsel erforderlich sind, sowie Installationen in Maschinenleuchten und Inspektionsleuchten in Werkstätten.
Vorteile gegenüber Alternativen
Im Unterschied zu klassischen Schraubklemmen ermöglicht die kombinierte Push-in/PUSH WIRE-Ausführung kürzere Montagezeiten und reduziert Verdrahtungsfehler durch die farbcodierte 3-Pol-Struktur. Die Oberflächenbehandlung mit Zinn gewährleistet dauerhafte Kontaktsicherheit ohne Korrosion. Abmessungen: 30 × 17 × 27,3 mm (Breite × Höhe × Tiefe).
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
5,0500 kg
|
| Artikelgewicht: |
0,0101 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,73 × 3,00 × 1,70 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Bemessungsdaten gemäß IEC/EN – Hinweise
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
Allgemein
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschlussdaten
| Klemmstellen |
15 |
| Gesamte Anzahl der Potentiale |
3 |
| Anzahl Anschlusstypen |
4 |
| PE-Funktion |
abgewinkelter PE-Rastkontakt |
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
3 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 1
| Anschlusstyp |
Extern 1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Anzahl Anschlussstellen |
2 |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
3 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 2
| Anschlusstyp |
Intern 2 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 14 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 3
| Anschlusstyp |
Intern 3 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 4
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
30 mm / 1.181 inch |
| Höhe |
17 mm / 0.669 inch |
| Tiefe |
27,3 mm / 1.075 inch |
Mechanische Daten
| Aufdruck |
1-?-N |
| Befestigungsart |
ohne Rastfüße |
Werkstoffdaten
| Farbe |
weiß |
| Isolierstoffgruppe |
IIIa |
| Isolierwerkstoff Hauptgehäuse |
Polycarbonat (PC) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,182MJ |
| Halogenfrei |
Ja |
| Gewicht |
10,1 g
|
Umgebungsbedingungen
| Temperaturbeständigkeit |
120°C |
| T-Kennzeichung |
T85 |
Kaufmännische Daten
| Produktgruppe |
8 (Leuchten- und Geräteklemmen) |
| VPE (UVPE) |
500 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
PL |
| GTIN |
4050821098010 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
| SCIP notification number (Austria) |
819e2afc-4be3-4da3-bd5e-edd2f4f4fbf0 |
| SCIP notification number (Belgium) |
dd3fe5a2-219c-432f-be33-dde346d90137 |
| SCIP notification number (Bulgaria) |
7e94845b-f31f-4be0-baa4-6356f344b6d6 |
| SCIP notification number (Czech Republic) |
a30eb10b-a52d-43a0-b659-8963620a8eb2 |
| SCIP notification number (Denmark) |
8a9a05d7-6684-4ad6-ae6a-4e1f6e27bc9c |
| SCIP notification number (Finland) |
aa521841-cdaf-48c4-a8ec-c4e99ca8d193 |
| SCIP notification number (France) |
4a35b95b-d460-46f2-8361-e96da2667512 |
| SCIP notification number (Germany) |
98ba7a2c-cfc1-49fd-8380-89d0aa3c8ad3 |
| SCIP notification number (Hungary) |
b877cb26-8b22-4e2d-ac2a-32c92fd9adf2 |
| SCIP notification number (Italy) |
f584a369-4f06-401e-bf2a-51071e731029 |
| SCIP notification number (Netherlands) |
f1cbb693-ec67-4b09-9159-0aa525942e7b |
| SCIP notification number (Poland) |
f71050ae-c86f-488a-968c-8c545cee2a9e |
| SCIP notification number (Romania) |
d1e165d6-ecb0-49bf-90fa-9acffc005a60 |
| SCIP notification number (Sweden) |
52d070b2-552e-4ce2-a86c-798948efecbd |
|

Technische Daten
Elektrische Daten
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Bemessungsdaten gemäß IEC/EN – Hinweise
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
Allgemein
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschlussdaten
| Klemmstellen |
15 |
| Gesamte Anzahl der Potentiale |
3 |
| Anzahl Anschlusstypen |
4 |
| PE-Funktion |
abgewinkelter PE-Rastkontakt |
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
3 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 1
| Anschlusstyp |
Extern 1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Anzahl Anschlussstellen |
2 |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
3 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 2
| Anschlusstyp |
Intern 2 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 14 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 3
| Anschlusstyp |
Intern 3 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 4
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
30 mm / 1.181 inch |
| Höhe |
17 mm / 0.669 inch |
| Tiefe |
27,3 mm / 1.075 inch |
Mechanische Daten
| Aufdruck |
1-?-N |
| Befestigungsart |
ohne Rastfüße |
Werkstoffdaten
| Farbe |
weiß |
| Isolierstoffgruppe |
IIIa |
| Isolierwerkstoff Hauptgehäuse |
Polycarbonat (PC) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,182MJ |
| Halogenfrei |
Ja |
| Gewicht |
10,1 g
|
Umgebungsbedingungen
| Temperaturbeständigkeit |
120°C |
| T-Kennzeichung |
T85 |
Kaufmännische Daten
| Produktgruppe |
8 (Leuchten- und Geräteklemmen) |
| VPE (UVPE) |
500 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
PL |
| GTIN |
4050821098010 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
| SCIP notification number (Austria) |
819e2afc-4be3-4da3-bd5e-edd2f4f4fbf0 |
| SCIP notification number (Belgium) |
dd3fe5a2-219c-432f-be33-dde346d90137 |
| SCIP notification number (Bulgaria) |
7e94845b-f31f-4be0-baa4-6356f344b6d6 |
| SCIP notification number (Czech Republic) |
a30eb10b-a52d-43a0-b659-8963620a8eb2 |
| SCIP notification number (Denmark) |
8a9a05d7-6684-4ad6-ae6a-4e1f6e27bc9c |
| SCIP notification number (Finland) |
aa521841-cdaf-48c4-a8ec-c4e99ca8d193 |
| SCIP notification number (France) |
4a35b95b-d460-46f2-8361-e96da2667512 |
| SCIP notification number (Germany) |
98ba7a2c-cfc1-49fd-8380-89d0aa3c8ad3 |
| SCIP notification number (Hungary) |
b877cb26-8b22-4e2d-ac2a-32c92fd9adf2 |
| SCIP notification number (Italy) |
f584a369-4f06-401e-bf2a-51071e731029 |
| SCIP notification number (Netherlands) |
f1cbb693-ec67-4b09-9159-0aa525942e7b |
| SCIP notification number (Poland) |
f71050ae-c86f-488a-968c-8c545cee2a9e |
| SCIP notification number (Romania) |
d1e165d6-ecb0-49bf-90fa-9acffc005a60 |
| SCIP notification number (Sweden) |
52d070b2-552e-4ce2-a86c-798948efecbd |
