Produktbeschreibung

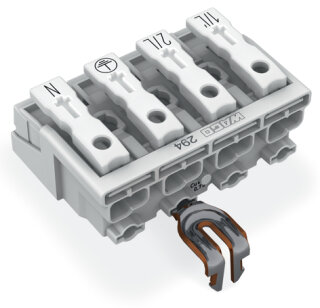

Die Leuchtenanschlussklemme WAGO 294-4224 ist eine 4-polige Netzanschlussklemme für die fehlerfreie Verdrahtung von Leuchten in Installationsverteilern und Schaltschränken. Die Klemme bietet vier Leiteranschlüsse mit den Potentialen 1/L', 2/L, PE und N und unterstützt sowohl eindrähtige als auch feindrähtige Leiter mit Aderendhülse. Die maximale Leiterquerschnitt beträgt auf der Leuchtenseite 2,5 mm², die Betriebstemperatur liegt bei 85 °C (T85-Kennzeichnung), und die Abisolierlänge wird mit 8 bis 9 mm angegeben. Die Klemme nutzt zwei bewährte Anschlusstechniken: Die Push-in CAGE CLAMP® ermöglicht werkzeugloses Anstecken starrer Leiter und feindrähliger Leiter mit Aderendhülse ohne Abisolierung von außen, während PUSH WIRE® einen schnellen Push-in-Anschluss für knickfeste Leiter von der Installationsseite bietet. Die Kontakte sind verzinnt und gewährleisten sichere Stromübergänge. Der externe Drücker ermöglicht komfortable Bedienung beim Anstecken und Abziehen der Leiter.
Anwendungsbereiche
Typische Anwendungen liegen in der Beleuchtungsinstallation in Wohngebäuden, Bürobauten und Industriehallen sowie in der Schaltschrank-Beleuchtungsabsicherung.
Vorteile gegenüber Alternativen
Gegenüber separaten Klemmen für Phase, Null und Schutzleiter spart die integrierte 4-polige Ausführung Platz und reduziert Verdrahtungsaufwand im Verteiler. Die kompakten Abmessungen von 40 × 17 × 27,3 mm ermöglichen dichte Anordnung mehrerer Klemmen nebeneinander.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
6,6000 kg
|
| Artikelgewicht: |
0,0132 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,73 × 4,00 × 1,70 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Bemessungsdaten gemäß IEC/EN – Hinweise
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
Allgemein
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschlussdaten
| Klemmstellen |
20 |
| Gesamte Anzahl der Potentiale |
4 |
| Anzahl Anschlusstypen |
4 |
| PE-Funktion |
PE-Rastkontakt |
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
4 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 1
| Anschlusstyp |
Extern 1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Anzahl Anschlussstellen |
2 |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
4 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 2
| Anschlusstyp |
Intern 2 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 14 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 3
| Anschlusstyp |
Intern 3 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 4
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
40 mm / 1.575 inch |
| Höhe |
17 mm / 0.669 inch |
| Tiefe |
27,3 mm / 1.075 inch |
Mechanische Daten
| Aufdruck |
1/L´-2/L-?-N |
| Befestigungsart |
ohne Rastfüße |
Werkstoffdaten
| Farbe |
weiß |
| Isolierstoffgruppe |
IIIa |
| Isolierwerkstoff Hauptgehäuse |
Polycarbonat (PC) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,24MJ |
| Halogenfrei |
Ja |
| Gewicht |
13,2 g
|
Umgebungsbedingungen
| Temperaturbeständigkeit |
120°C |
| T-Kennzeichung |
T85 |
Kaufmännische Daten
| Produktgruppe |
8 (Leuchten- und Geräteklemmen) |
| VPE (UVPE) |
500 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
PL |
| GTIN |
4050821097884 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
| SCIP notification number (Austria) |
71d9a623-88e4-4be8-9d1a-1bcf9c9857b6 |
| SCIP notification number (Belgium) |
e9b1198b-9be8-4499-976a-a29e5062d4a7 |
| SCIP notification number (Bulgaria) |
3e88a619-223e-4a9d-92e7-2804da3ea46d |
| SCIP notification number (Czech Republic) |
af0c7986-2168-480d-b5f6-181d6ae5202c |
| SCIP notification number (Denmark) |
2286cec0-dabe-4e56-b9e3-7648957beef0 |
| SCIP notification number (Finland) |
cd937506-ab02-4680-ae19-e2e909f24e43 |
| SCIP notification number (France) |
74106a05-0be7-49c3-951b-213477f49bbd |
| SCIP notification number (Germany) |
b00ae318-e269-46d6-8718-dd5ff72b56b6 |
| SCIP notification number (Hungary) |
d1b173d5-2b62-4b97-97e8-e1bf014881dd |
| SCIP notification number (Italy) |
18c2f01a-3d6c-46b0-933b-9dadcf075af0 |
| SCIP notification number (Netherlands) |
16d778e0-4732-4059-853d-bd5cef1385f0 |
| SCIP notification number (Poland) |
f12daf74-ecac-48e1-b0eb-be60023579fb |
| SCIP notification number (Romania) |
a4a645c1-d3c4-4679-baa9-d2eb4abd08bb |
| SCIP notification number (Sweden) |
fabcca1c-96d6-48e0-8a70-f4c81d6d6c98 |
|

Technische Daten
Elektrische Daten
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Bemessungsdaten gemäß IEC/EN – Hinweise
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
Allgemein
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschlussdaten
| Klemmstellen |
20 |
| Gesamte Anzahl der Potentiale |
4 |
| Anzahl Anschlusstypen |
4 |
| PE-Funktion |
PE-Rastkontakt |
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
4 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 1
| Anschlusstyp |
Extern 1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Anzahl Anschlussstellen |
2 |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
4 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 2
| Anschlusstyp |
Intern 2 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 14 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 3
| Anschlusstyp |
Intern 3 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 4
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
40 mm / 1.575 inch |
| Höhe |
17 mm / 0.669 inch |
| Tiefe |
27,3 mm / 1.075 inch |
Mechanische Daten
| Aufdruck |
1/L´-2/L-?-N |
| Befestigungsart |
ohne Rastfüße |
Werkstoffdaten
| Farbe |
weiß |
| Isolierstoffgruppe |
IIIa |
| Isolierwerkstoff Hauptgehäuse |
Polycarbonat (PC) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,24MJ |
| Halogenfrei |
Ja |
| Gewicht |
13,2 g
|
Umgebungsbedingungen
| Temperaturbeständigkeit |
120°C |
| T-Kennzeichung |
T85 |
Kaufmännische Daten
| Produktgruppe |
8 (Leuchten- und Geräteklemmen) |
| VPE (UVPE) |
500 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
PL |
| GTIN |
4050821097884 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
| SCIP notification number (Austria) |
71d9a623-88e4-4be8-9d1a-1bcf9c9857b6 |
| SCIP notification number (Belgium) |
e9b1198b-9be8-4499-976a-a29e5062d4a7 |
| SCIP notification number (Bulgaria) |
3e88a619-223e-4a9d-92e7-2804da3ea46d |
| SCIP notification number (Czech Republic) |
af0c7986-2168-480d-b5f6-181d6ae5202c |
| SCIP notification number (Denmark) |
2286cec0-dabe-4e56-b9e3-7648957beef0 |
| SCIP notification number (Finland) |
cd937506-ab02-4680-ae19-e2e909f24e43 |
| SCIP notification number (France) |
74106a05-0be7-49c3-951b-213477f49bbd |
| SCIP notification number (Germany) |
b00ae318-e269-46d6-8718-dd5ff72b56b6 |
| SCIP notification number (Hungary) |
d1b173d5-2b62-4b97-97e8-e1bf014881dd |
| SCIP notification number (Italy) |
18c2f01a-3d6c-46b0-933b-9dadcf075af0 |
| SCIP notification number (Netherlands) |
16d778e0-4732-4059-853d-bd5cef1385f0 |
| SCIP notification number (Poland) |
f12daf74-ecac-48e1-b0eb-be60023579fb |
| SCIP notification number (Romania) |
a4a645c1-d3c4-4679-baa9-d2eb4abd08bb |
| SCIP notification number (Sweden) |
fabcca1c-96d6-48e0-8a70-f4c81d6d6c98 |
