Produktbeschreibung

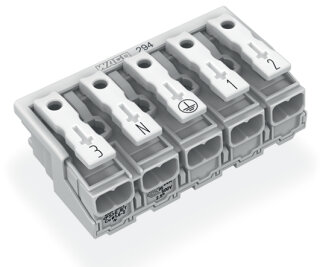

Die Leuchtenanschlussklemme 294-4055 ist eine 5-polige Netzanschlussklemme mit externem Drücker für die sichere Verdrahtung von Deckenleuchten und Wandleuchten ohne Schutzleiter. Das Gerät verfügt über vier verschiedene Anschlusstypen: zwei Anschlüsse mit Push-in CAGE CLAMP® auf der Leuchtenseite für starre und feindrähtige Leiter von 0,5 bis 2,5 mm², sowie zwei interne PUSH WIRE®-Anschlüsse für Leiterquerschnitte zwischen 0,5 und 1,5 mm². Die Abisolierlänge beträgt 8 bis 9 mm. Der Kontakt ist aus Zinn gefertigt. Mit einer Temperaturbeständigkeit bis 120 °C und T85-Kennzeichnung ist die Klemme für Standard-Installationen ausgelegt. Die Abmessungen betragen 50 × 17 × 27,3 mm. In Deckenleuchten-Installationen ermöglicht die Push-in CAGE CLAMP®-Technologie das werkzeuglose Stecken von Kupferleitern; feindrähtige Leiter benötigen hier keine Aderendhülse. Die internen PUSH WIRE®-Anschlüsse ermöglichen schnelle Verbindungen von Steuerleitern ohne zusätzliche Verdrahtungsschritte.
Anwendungsbereiche
Typische Einsatzfelder sind Wohnraumleuchten, Bürobeleuchtung und Maschinenkennleuchten in Schaltschränken.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen entfällt die Verdrahtungszeit durch das Push-in-Prinzip, und es werden keine Drehmomente benötigt. Die externe Drückerbetätigung erlaubt bequemes Ent- und Wiederstecken ohne innere Zugänglichkeit. Für Anwendungen mit Schutzleiteranforderung bietet WAGO Varianten mit PE-Kontakt an.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
3,8000 kg
|
| Artikelgewicht: |
0,0152 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,73 × 5,00 × 1,70 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Bemessungsdaten gemäß IEC/EN – Hinweise
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
Allgemein
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschlussdaten
| Klemmstellen |
25 |
| Gesamte Anzahl der Potentiale |
5 |
| Anzahl Anschlusstypen |
4 |
| PE-Funktion |
ohne PE-Kontakt |
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
5 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 1
| Anschlusstyp |
Extern 1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Anzahl Anschlussstellen |
2 |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
5 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 2
| Anschlusstyp |
Intern 2 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 14 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 3
| Anschlusstyp |
Intern 3 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 4
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
50 mm / 1.969 inch |
| Höhe |
17 mm / 0.669 inch |
| Tiefe |
27,3 mm / 1.075 inch |
Mechanische Daten
| Aufdruck |
3-N-?-1-2 |
| Befestigungsart |
ohne Rastfüße |
Werkstoffdaten
| Farbe |
weiß |
| Isolierstoffgruppe |
IIIa |
| Isolierwerkstoff Hauptgehäuse |
Polycarbonat (PC) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,301MJ |
| Halogenfrei |
Ja |
| Gewicht |
15,2 g
|
Umgebungsbedingungen
| Temperaturbeständigkeit |
120°C |
| T-Kennzeichung |
T85 |
Kaufmännische Daten
| Produktgruppe |
8 (Leuchten- und Geräteklemmen) |
| VPE (UVPE) |
250 St. |
| Verpackungsart |
Folie |
| Ursprungsland |
CH |
| GTIN |
4050821097815 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
| SCIP notification number (Austria) |
8cef54f5-d1e4-4d62-9779-ce4c4bda1a1d |
| SCIP notification number (Belgium) |
09986d1b-960c-4b9f-9878-56e0a681fec7 |
| SCIP notification number (Bulgaria) |
dc2cda6c-bf1c-4403-9b5f-e2533665f840 |
| SCIP notification number (Czech Republic) |
e681cc5f-232d-46f8-b04e-bd0791d3b507 |
| SCIP notification number (Denmark) |
ed07e65a-9e6c-4ce6-a312-99086211063d |
| SCIP notification number (Finland) |
91d48d8d-be17-455f-b866-40228b981a23 |
| SCIP notification number (France) |
45139cbb-c93d-4314-b970-f6c94dfab7e6 |
| SCIP notification number (Germany) |
9a59d1d7-e052-4a16-a09e-8f85c7d2b83f |
| SCIP notification number (Hungary) |
3603553e-0d2d-4530-9ec2-ecb9248e39d0 |
| SCIP notification number (Italy) |
bcbc1f5e-5fa1-4aab-9b9e-a4fd991c1e3b |
| SCIP notification number (Netherlands) |
20029748-2ec0-4079-b804-5128a4ce7f8c |
| SCIP notification number (Poland) |
61d51656-4a90-45eb-92a1-177ecd21b209 |
| SCIP notification number (Romania) |
265c04b6-8ba4-4899-9e9f-61d56ada436c |
| SCIP notification number (Sweden) |
9affa924-bee5-4ee9-80cc-46bce67bbfa4 |
|

Technische Daten
Elektrische Daten
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Bemessungsdaten gemäß IEC/EN – Hinweise
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
Allgemein
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschlussdaten
| Klemmstellen |
25 |
| Gesamte Anzahl der Potentiale |
5 |
| Anzahl Anschlusstypen |
4 |
| PE-Funktion |
ohne PE-Kontakt |
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
5 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 1
| Anschlusstyp |
Extern 1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Anzahl Anschlussstellen |
2 |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
5 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 2
| Anschlusstyp |
Intern 2 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 14 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 3
| Anschlusstyp |
Intern 3 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 4
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
50 mm / 1.969 inch |
| Höhe |
17 mm / 0.669 inch |
| Tiefe |
27,3 mm / 1.075 inch |
Mechanische Daten
| Aufdruck |
3-N-?-1-2 |
| Befestigungsart |
ohne Rastfüße |
Werkstoffdaten
| Farbe |
weiß |
| Isolierstoffgruppe |
IIIa |
| Isolierwerkstoff Hauptgehäuse |
Polycarbonat (PC) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,301MJ |
| Halogenfrei |
Ja |
| Gewicht |
15,2 g
|
Umgebungsbedingungen
| Temperaturbeständigkeit |
120°C |
| T-Kennzeichung |
T85 |
Kaufmännische Daten
| Produktgruppe |
8 (Leuchten- und Geräteklemmen) |
| VPE (UVPE) |
250 St. |
| Verpackungsart |
Folie |
| Ursprungsland |
CH |
| GTIN |
4050821097815 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
| SCIP notification number (Austria) |
8cef54f5-d1e4-4d62-9779-ce4c4bda1a1d |
| SCIP notification number (Belgium) |
09986d1b-960c-4b9f-9878-56e0a681fec7 |
| SCIP notification number (Bulgaria) |
dc2cda6c-bf1c-4403-9b5f-e2533665f840 |
| SCIP notification number (Czech Republic) |
e681cc5f-232d-46f8-b04e-bd0791d3b507 |
| SCIP notification number (Denmark) |
ed07e65a-9e6c-4ce6-a312-99086211063d |
| SCIP notification number (Finland) |
91d48d8d-be17-455f-b866-40228b981a23 |
| SCIP notification number (France) |
45139cbb-c93d-4314-b970-f6c94dfab7e6 |
| SCIP notification number (Germany) |
9a59d1d7-e052-4a16-a09e-8f85c7d2b83f |
| SCIP notification number (Hungary) |
3603553e-0d2d-4530-9ec2-ecb9248e39d0 |
| SCIP notification number (Italy) |
bcbc1f5e-5fa1-4aab-9b9e-a4fd991c1e3b |
| SCIP notification number (Netherlands) |
20029748-2ec0-4079-b804-5128a4ce7f8c |
| SCIP notification number (Poland) |
61d51656-4a90-45eb-92a1-177ecd21b209 |
| SCIP notification number (Romania) |
265c04b6-8ba4-4899-9e9f-61d56ada436c |
| SCIP notification number (Sweden) |
9affa924-bee5-4ee9-80cc-46bce67bbfa4 |
