Produktbeschreibung

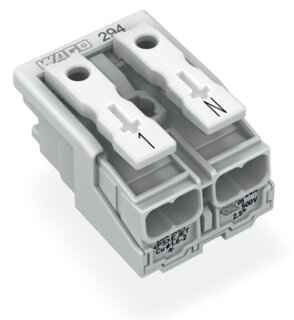

Die Leuchtenanschlussklemme WAGO 294-4052 ist eine 2-polige Netzanschlussklemme mit gemischten Anschlussarten für die schnelle Elektroinstallation von Leuchten und Steuerungen. Sie kombiniert die PUSH WIRE® Technologie für interne Anschlüsse mit der Push-in CAGE CLAMP® Technik an der Leuchten-Außenseite, wo ein externer Drücker die Kontakte öffnet. Die Klemme ist für Kupferleiter ausgelegt, erreicht eine maximale Betriebstemperatur von 85 °C Dauerhitzeklasse T85, und besitzt an der Leuchten-Seite einen Anschlussbereich von 0,5 bis 2,5 mm² eindrähtiger oder adriger Leiter mit Aderendhülse. Die interne Installationsseite kann Leiter von 0,5 bis maximal 1,5 mm² aufnehmen, abhängig vom genauen Anschluss.
Anwendungsbereiche
Typische Einsatzfelder sind die werkzeuglose Schnellverdrahtung von Deckenleuchten, Wandleuchten und LED-Hutschienen-Anschlüssen in Gebäudeleitsystemen sowie Schaltschrank-Beleuchtungskreisen. Auch die Anbindung von Statusanzeigen und Signalleuchten in Industriemaschinen erfolgt häufig über diese Klemmen-Serie. Die Push-in CAGE CLAMP® Technik ermöglicht besonders an der sichtbaren Seite der Leuchte einen flexiblen Anschluss: Feste eindrähtige Leiter können direkt gesteckt werden, feindrähtige Leiter benötigen eine Kunststoff-Aderendhülse. PUSH WIRE® auf der Installationsseite nutzt die Knicksteifigkeit des Leiters selbst als Betätigungsmechanismus und vermeidet damit einen separaten Drücker. Die Klemme hat weiße Kunststoff-Abdeckung und misst 20 × 17 × 27,3 mm (B × H × T). Abisolierlänge: 8 bis 9 mm. Sie ist Teil der bewährten WAGO 294er Systemfamilie für Netzanschlüsse.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
6,1000 kg
|
| Artikelgewicht: |
0,0061 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,73 × 2,00 × 1,70 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Bemessungsdaten gemäß IEC/EN – Hinweise
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
Allgemein
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschlussdaten
| Klemmstellen |
10 |
| Gesamte Anzahl der Potentiale |
2 |
| Anzahl Anschlusstypen |
4 |
| PE-Funktion |
ohne PE-Kontakt |
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
2 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 1
| Anschlusstyp |
Extern 1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Anzahl Anschlussstellen |
2 |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
2 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 2
| Anschlusstyp |
Intern 2 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 14 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 3
| Anschlusstyp |
Intern 3 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 4
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
20 mm / 0.787 inch |
| Höhe |
17 mm / 0.669 inch |
| Tiefe |
27,3 mm / 1.075 inch |
Mechanische Daten
| Aufdruck |
1-N |
| Befestigungsart |
ohne Rastfüße |
Werkstoffdaten
| Farbe |
weiß |
| Isolierstoffgruppe |
IIIa |
| Isolierwerkstoff Hauptgehäuse |
Polycarbonat (PC) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,121MJ |
| Halogenfrei |
Ja |
| Gewicht |
6,1 g
|
Umgebungsbedingungen
| Temperaturbeständigkeit |
120°C |
| T-Kennzeichung |
T85 |
Kaufmännische Daten
| Produktgruppe |
8 (Leuchten- und Geräteklemmen) |
| VPE (UVPE) |
1000 St. |
| Verpackungsart |
Folie |
| Ursprungsland |
CH |
| GTIN |
4050821097792 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121402 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
| SCIP notification number (Austria) |
5a5e424c-db60-4a3e-b813-06ce5c58e0cc |
| SCIP notification number (Belgium) |
35e86fff-6302-4612-81e9-3c3c5da25dae |
| SCIP notification number (Bulgaria) |
4fe6f42a-880a-4997-85e2-382c2c977a81 |
| SCIP notification number (Czech Republic) |
83626a17-565c-415a-9167-8db1cd8bbbdf |
| SCIP notification number (Denmark) |
a6a2e812-6d98-4e34-b48e-420e3a325b5c |
| SCIP notification number (Finland) |
9f8587f5-a86b-4cb0-939b-32e165360d80 |
| SCIP notification number (France) |
76bd005a-4b82-4071-bfc9-13c817e72197 |
| SCIP notification number (Germany) |
9468f96c-bec1-4c33-a795-c35969f5ed05 |
| SCIP notification number (Hungary) |
884521a0-36c6-4bf9-9daf-bc1f56d58fbf |
| SCIP notification number (Italy) |
f5f2aeb7-16a9-4a0d-96bd-de5de41cb4b3 |
| SCIP notification number (Netherlands) |
4bfe47c4-fb43-48ac-9a57-2a38824aff2e |
| SCIP notification number (Poland) |
3bdc64d8-69ae-4f6f-ba2f-22ad93a9ac07 |
| SCIP notification number (Romania) |
4f420822-6ea7-4409-a7cd-d3a422728293 |
| SCIP notification number (Sweden) |
d2b1e3f8-9b1e-4ab8-8aa1-c63b7df88fd3 |
|

Technische Daten
Elektrische Daten
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Bemessungsdaten gemäß IEC/EN – Hinweise
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
Allgemein
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschlussdaten
| Klemmstellen |
10 |
| Gesamte Anzahl der Potentiale |
2 |
| Anzahl Anschlusstypen |
4 |
| PE-Funktion |
ohne PE-Kontakt |
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
2 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 1
| Anschlusstyp |
Extern 1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Anzahl Anschlussstellen |
2 |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
2 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 2
| Anschlusstyp |
Intern 2 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 14 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 3
| Anschlusstyp |
Intern 3 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 4
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
20 mm / 0.787 inch |
| Höhe |
17 mm / 0.669 inch |
| Tiefe |
27,3 mm / 1.075 inch |
Mechanische Daten
| Aufdruck |
1-N |
| Befestigungsart |
ohne Rastfüße |
Werkstoffdaten
| Farbe |
weiß |
| Isolierstoffgruppe |
IIIa |
| Isolierwerkstoff Hauptgehäuse |
Polycarbonat (PC) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,121MJ |
| Halogenfrei |
Ja |
| Gewicht |
6,1 g
|
Umgebungsbedingungen
| Temperaturbeständigkeit |
120°C |
| T-Kennzeichung |
T85 |
Kaufmännische Daten
| Produktgruppe |
8 (Leuchten- und Geräteklemmen) |
| VPE (UVPE) |
1000 St. |
| Verpackungsart |
Folie |
| Ursprungsland |
CH |
| GTIN |
4050821097792 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121402 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
| SCIP notification number (Austria) |
5a5e424c-db60-4a3e-b813-06ce5c58e0cc |
| SCIP notification number (Belgium) |
35e86fff-6302-4612-81e9-3c3c5da25dae |
| SCIP notification number (Bulgaria) |
4fe6f42a-880a-4997-85e2-382c2c977a81 |
| SCIP notification number (Czech Republic) |
83626a17-565c-415a-9167-8db1cd8bbbdf |
| SCIP notification number (Denmark) |
a6a2e812-6d98-4e34-b48e-420e3a325b5c |
| SCIP notification number (Finland) |
9f8587f5-a86b-4cb0-939b-32e165360d80 |
| SCIP notification number (France) |
76bd005a-4b82-4071-bfc9-13c817e72197 |
| SCIP notification number (Germany) |
9468f96c-bec1-4c33-a795-c35969f5ed05 |
| SCIP notification number (Hungary) |
884521a0-36c6-4bf9-9daf-bc1f56d58fbf |
| SCIP notification number (Italy) |
f5f2aeb7-16a9-4a0d-96bd-de5de41cb4b3 |
| SCIP notification number (Netherlands) |
4bfe47c4-fb43-48ac-9a57-2a38824aff2e |
| SCIP notification number (Poland) |
3bdc64d8-69ae-4f6f-ba2f-22ad93a9ac07 |
| SCIP notification number (Romania) |
4f420822-6ea7-4409-a7cd-d3a422728293 |
| SCIP notification number (Sweden) |
d2b1e3f8-9b1e-4ab8-8aa1-c63b7df88fd3 |
