Produktbeschreibung

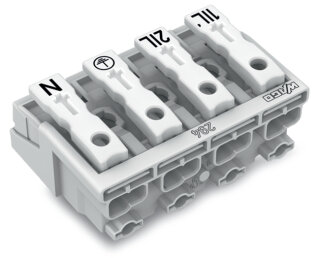

Die Leuchtenanschlussklemme WAGO 294-4024 ist eine 4-polige Netzanschlussklemme für die Leuchtenspeiseleitung. Sie verbindet Lichttransformatoren und LED-Leuchten mit der Installationsverteilung werkzeuglos. Die Klemme akzeptiert Leiterquerschnitte von 0,5 bis 2,5 mm² an der Leuchtenseite (mit externer Drückerbetätigung über CAGE CLAMP®) sowie von 0,5 bis 1,5 mm² an der Installationsseite (PUSH WIRE®). Die maximale Umgebungstemperatur liegt bei 85 °C (T85-Kennzeichnung). Die Abisolierlänge beträgt 8 bis 9 mm.
Anwendungsbereiche
Typische Anwendungsfelder sind die Speisung von Innenleuchten in Einzelhandels- und Bürogebäuden, wo die seitliche Verdrahtung die Installation in Schaltuhren-Steuerungen vereinfacht. In der Lichtsteuerung für Notbeleuchtungsanlagen wird die 4-polige Ausführung zur Trennung von Netz- und Sicherheitsstromkreis eingesetzt.
Vorteile gegenüber Alternativen
Im Unterschied zu universellen Reihenklemmen bietet diese Ausführung durch den fehlenden PE-Kontakt eine bewusste Vereinfachung für reine Lichtsignalleitungen ohne Schutzleiter-Anforderung. Die Kontakte sind verzinnt. Die Abmessungen betragen 40 × 17 × 27,3 mm für die Tragschienenmontage nach DIN 35.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
6,1000 kg
|
| Artikelgewicht: |
0,0122 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,73 × 4,00 × 1,70 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Bemessungsdaten gemäß IEC/EN – Hinweise
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
Allgemein
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschlussdaten
| Klemmstellen |
20 |
| Gesamte Anzahl der Potentiale |
4 |
| Anzahl Anschlusstypen |
4 |
| PE-Funktion |
ohne PE-Kontakt |
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
4 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 1
| Anschlusstyp |
Extern 1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Anzahl Anschlussstellen |
2 |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
4 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 2
| Anschlusstyp |
Intern 2 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 14 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 3
| Anschlusstyp |
Intern 3 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 4
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
40 mm / 1.575 inch |
| Höhe |
17 mm / 0.669 inch |
| Tiefe |
27,3 mm / 1.075 inch |
Mechanische Daten
| Aufdruck |
1/L´-2/L-?-N |
| Befestigungsart |
ohne Rastfüße |
Werkstoffdaten
| Farbe |
weiß |
| Isolierstoffgruppe |
IIIa |
| Isolierwerkstoff Hauptgehäuse |
Polycarbonat (PC) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,24MJ |
| Halogenfrei |
Ja |
| Gewicht |
12,2 g
|
Umgebungsbedingungen
| Temperaturbeständigkeit |
120°C |
| T-Kennzeichung |
T85 |
Kaufmännische Daten
| Produktgruppe |
8 (Leuchten- und Geräteklemmen) |
| VPE (UVPE) |
500 St. |
| Verpackungsart |
Folie |
| Ursprungsland |
CH |
| GTIN |
4050821097716 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
| SCIP notification number (Austria) |
b34f1d93-4a70-41d0-8204-ebb807c00187 |
| SCIP notification number (Belgium) |
93a74499-4be6-4c45-a1a5-ae803836c67a |
| SCIP notification number (Bulgaria) |
85f4f640-4b6d-4d2f-9070-c56477efbd19 |
| SCIP notification number (Czech Republic) |
e0bf03a7-92d6-4116-a778-f5b315d3fcb0 |
| SCIP notification number (Denmark) |
5fae569f-164d-4b88-ab5d-66a3fba3832e |
| SCIP notification number (Finland) |
1630360e-ae1e-4154-8263-1044289f37f5 |
| SCIP notification number (France) |
2723dbd9-d84a-47dd-8a50-7491d784915b |
| SCIP notification number (Germany) |
3d81d918-94ed-415e-9f32-bb8749c0a942 |
| SCIP notification number (Hungary) |
2e005882-b86a-4964-adb7-2115105b805c |
| SCIP notification number (Italy) |
c3e478bd-eb96-43d4-af30-7a9dc53f9df1 |
| SCIP notification number (Netherlands) |
10aedf9b-2efc-4b3f-ba94-ecca334db5ea |
| SCIP notification number (Poland) |
459e2d0b-8d87-4bc5-96c1-0079e6e3614f |
| SCIP notification number (Romania) |
7fe95759-93fc-4e12-9787-46e52cb9b1bf |
| SCIP notification number (Sweden) |
ec154218-5a7e-4f85-b66c-736e50cb140b |
|
