Produktbeschreibung

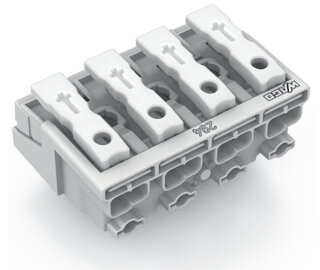

Die Leuchtenanschlussklemme 294-4004 von WAGO ist eine 4-polige Netzanschlussklemme für wartungsfreie Lichtinstallationen ohne Schutzleiter-Kontakt. Die Klemme verbindet zwei unterschiedliche Anschlusstechniken: Die externe Seite nutzt Push-in CAGE CLAMP mit Drücker für eindrähtige Leiter von 0,5 bis 2,5 mm², die interne Seite arbeitet mit PUSH WIRE und akzeptiert sowohl starre Leiter (0,5 bis 1,5 mm²) als auch feindrähtige Leiter mit Aderendhülse (0,5 bis 1 mm²). Die Abisolierlänge beträgt 8 bis 9 mm. Die Temperaturbeständigkeit liegt bei 120 °C mit T85-Kennzeichnung, die Betriebstemperatur maximal bei 85 °C.
Anwendungsbereiche
Typische Anwendungen sind die Verdrahtung von Beleuchtungsnetzen in Installationsverteilern sowie die Anschlussvorbereitung von LED-Leuchten und Halogenleuchten in Decken- und Wandinstallationen.
Vorteile gegenüber Alternativen
Im Gegensatz zu rein mechanischen Schraubklemmen ermöglicht die Push-in-Technologie werkzeuglose Verdrahtung ohne Aderendhülsen-Crimpen auf der Leuchtenseite, verkürzt also Installationszeit erheblich. Zusätzlich können mit PUSH WIRE auch flexible Adern direkt ohne Hilfsmittel angeschlossen werden. Die Abmessungen betragen 40 × 17 × 27,3 mm, die weiße Ausführung passt sich gängigen Installationsfarben an.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
6,1000 kg
|
| Artikelgewicht: |
0,0122 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,73 × 4,00 × 1,70 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Bemessungsdaten gemäß IEC/EN – Hinweise
| Bemessungsdaten Hinweis |
Leiteranschlüsse |
Allgemein
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschlussdaten
| Klemmstellen |
20 |
| Gesamte Anzahl der Potentiale |
4 |
| Anzahl Anschlusstypen |
4 |
| PE-Funktion |
ohne PE-Kontakt |
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
4 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 1
| Anschlusstyp |
Extern 1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Anzahl Anschlussstellen |
2 |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 2,5 mm² / 18 ... 12 AWG |
| Mehrdrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
0,5 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
4 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 2
| Anschlusstyp |
Intern 2 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 1 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1,5 mm² / 18 ... 14 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 3
| Anschlusstyp |
Intern 3 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 1,5 mm² / 18 ... 16 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,5 ... 0,75 mm² / 18 AWG |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,5 ... 1 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Anschluss 4
| Anschlusstyp |
Intern 4 |
| Anschlusstechnik |
PUSH WIRE® |
| Anzahl Anschlussstellen |
1 |
| Betätigungsart |
Push-in |
| Eindrähtiger Leiter |
0,5 ... 0,75 mm² / 18 AWG |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
40 mm / 1.575 inch |
| Höhe |
17 mm / 0.669 inch |
| Tiefe |
27,3 mm / 1.075 inch |
Mechanische Daten
| Aufdruck |
unbedruckt |
| Befestigungsart |
ohne Rastfüße |
Werkstoffdaten
| Farbe |
weiß |
| Isolierstoffgruppe |
IIIa |
| Isolierwerkstoff Hauptgehäuse |
Polycarbonat (PC) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,24MJ |
| Halogenfrei |
Ja |
| Gewicht |
12,2 g
|
Umgebungsbedingungen
| Temperaturbeständigkeit |
120°C |
| T-Kennzeichung |
T85 |
Kaufmännische Daten
| Produktgruppe |
8 (Leuchten- und Geräteklemmen) |
| VPE (UVPE) |
500 St. |
| Verpackungsart |
Folie |
| Ursprungsland |
CH |
| GTIN |
4050821097617 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
| SCIP notification number (Austria) |
8585e2e3-19e6-4051-9d1f-cb9c191e6239 |
| SCIP notification number (Belgium) |
740f220c-b6ee-4247-8982-2ba81ec6507f |
| SCIP notification number (Bulgaria) |
9cd3e8d5-8268-45be-95f2-982c50669f09 |
| SCIP notification number (Czech Republic) |
8b23df1e-8e90-4a3f-82f6-6c4863dc4213 |
| SCIP notification number (Denmark) |
f35718c4-d1d1-4a78-8b1b-c5d39c727396 |
| SCIP notification number (Finland) |
a31726a7-ceac-4654-ac0b-f38adab083aa |
| SCIP notification number (France) |
85f48f57-d972-4738-b6d7-1e6d40053b14 |
| SCIP notification number (Germany) |
459a8b10-6717-4cc7-bca0-29057eb8a3bb |
| SCIP notification number (Hungary) |
cab4e0fa-c5ff-4534-80c6-b3c79457bdf0 |
| SCIP notification number (Italy) |
cb75f76a-4f0f-41f4-b39a-7388f92a9f54 |
| SCIP notification number (Netherlands) |
bbb54322-e661-4fe6-aa9a-d708d69fac57 |
| SCIP notification number (Poland) |
bc8bafc9-8ef4-4096-8a97-cfc17b5891cc |
| SCIP notification number (Romania) |
8edeca43-83ac-43a8-a968-42c3c5830b23 |
| SCIP notification number (Sweden) |
dd4e2b89-f19e-406b-b440-59af7a67ab8b |
|
