Produktbeschreibung

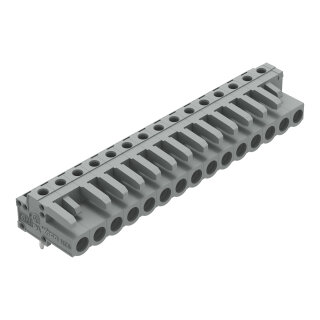

Die THT-Federleiste 232-245 ist ein Leiterplattensteckverbinder der WAGO-Serie 232 mit 15 Polen und abgewinkelter Ausführung. Das Rastermaß von 5 mm ermöglicht kompakte Anordnung auf Leiterplatten. Die Lötstifte haben eine Abmessung von 0,6 × 1,0 mm und eine Gesamtlänge von 5 mm, die Höhe ab Leiterplatte beträgt 11,6 mm. Die Kontaktoberfläche ist verzinnt ausgeführt. Der Betriebstemperaturbereich liegt zwischen ?60 und +100 °C, die Verarbeitungstemperatur zwischen ?35 und +60 °C. Die Federleiste verfügt über variable Kodierung und Verdrehschutz zur Vermeidung von Fehlsteckungen.
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung von Sensor-Aktor-Schnittstellen in Steuerungsverteilern sowie die Anbindung von Signalmodulen in dezentralen Schaltschränken. Auch in der Anlagenbau-Verdrahtung für Signalverteilung findet die 15-polige Ausführung häufige Anwendung.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen ermöglicht die Steckverbinderlösung schnelle Modularisierung und einfaches Austauschen von Leiterplattenmodulen ohne Verdrahtungsänderungen am Schaltschrank. Das MCS-System von WAGO bietet ein großes Portfolio mit Rastermaßen von 2,5 bis 10,16 mm und Leiterquerschnittsbereichen von 0,08 bis 25 mm² für unterschiedliche Anforderungen. Die THT-Verlötung bietet sichere und dauerhafte Kontaktierung ohne Wartungsbedarf.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,3475 kg
|
| Artikelgewicht: |
0,0139 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,83 × 7,65 × 1,66 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom |
| Varianten: |
Andere PolzahlenStiftüberstand von 3,8 mm für Stiftleisten mit geraden LötstiftenVergoldete bzw. partiell vergoldete KontaktoberflächenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
15 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
15 |
Anschluss 1
Geometrische Daten
| Rastermaß |
5 mm / 0.197 inch |
| Breite |
76,5 mm / 3.012 inch |
| Höhe |
16,6 mm / 0.654 inch |
| Höhe ab Oberfläche |
11,6 mm / 0.457 inch |
| Tiefe |
18,25 mm / 0.719 inch |
| Lötstiftlänge |
5 mm
|
| Lötstiftabmessungen |
0,6 x 1 mm |
| Bohrlochdurchmesser mit Toleranz |
1,3 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Nein |
| Steckrichtung zur Leiterplatte |
0° |
| Verriegelung der Steckverbindung |
ohne |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Federleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
1 |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Kupferlegierung |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,229MJ |
| Gewicht |
13,9 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
3 (MULTISTECKERSYSTEM) |
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4044918579339 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
