Produktbeschreibung

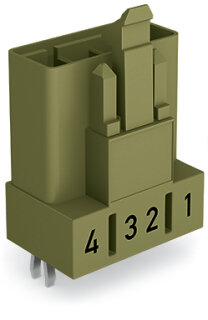

Der Leiterplattenstecker WINSTA MINI 890-874 ist ein 4-poliger gerader Steckverbinder mit Kodierung B für sicherheitsgerichtete Steuerungsaufgaben. Der Stecker zeichnet sich durch Push-in CAGE CLAMP-Federanschlüsse ohne Verschrauben aus und erreicht einen Bemessungsstrom von 10 A bei 4-poliger Belastung mit sehr niedrigem Durchgangswiderstand von etwa 1 mOhm und nur 0,25 mOhm Kontaktübergang. Das Rastermaß von 4,4 mm und die kompakte Baugröße (Breite 19,2 mm, Höhe 31,9 mm ab Oberfläche) machen ihn für enge Bauraumbedingungen geeignet. Der Temperaturbereich von -35 bis +85 °C Dauergebrauchstemperatur gewährleistet Funktion in industriellen Umgebungen mit thermischen Schwankungen.
Anwendungsbereiche
Typische Anwendungsfelder sind die Verdrahtung von Steuerungsgeräten und Prozessautomationsanlagen, insbesondere bei Beleuchtungssystemen und Datennetzwerken mit dezentraler Sensoranbindung. Der mechanische Fehlsteckschutz und die werkzeuglose Betätigung reduzieren Montagefehler bei der Inbetriebnahme von Anlagensteuerungen.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen-Steckverbindern entfällt das Verschrauben und Drehmoment-Management vollständig, was die Installationszeit verkürzt und die Fehlerquote beim Anschließen senkt. Der Lötstift ist 3,5 mm lang und mit durchgehender Potentialkennzeichnung (4 3 2 1) markiert. Zur Montage müssen alle Sicherheitshinweise für Elektrofachkräfte beachtet werden.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2000 kg
|
| Artikelgewicht: |
0,0040 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,22 × 1,92 × 3,19 cm |
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro |
| Varianten: |
Andere PolkennzeichnungenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Elektrische Daten
| Bemessungsstrom Hinweis |
13 A bei 3-poliger Belastung10 A bei 4-poliger Belastung |
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Bemessungsdaten gemäß IEC/EN – Hinweise
| Bemessungsstrom Hinweis |
13 A bei 3-poliger Belastung10 A bei 4-poliger Belastung |
Allgemein
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
4 |
| Polzahl |
4 |
Anschluss 1
Geometrische Daten
| Rastermaß |
4,4 mm / 0.173 inch |
| Breite |
19,2 mm / 0.756 inch |
| Höhe |
31,9 mm / 1.256 inch |
| Höhe ab Oberfläche |
28,4 mm / 1.118 inch |
| Tiefe |
12,2 mm / 0.48 inch |
| Lötstiftlänge |
3,5 mm
|
| Lötstiftabmessungen |
1 x 0,8 mm |
| Bohrlochdurchmesser mit Toleranz |
1,3 (+0,1) mm |
Mechanische Daten
| Anwendung |
Steuerungstechnik |
| Kodierung |
B |
| variable Kodierung |
Nein |
| Aufdruck |
4 3 2 1 |
| Potentialkennzeichnung |
4 3 2 1 |
| Steckkraft einer Steckverbindung |
ca. 20 ... 70 N (polzahlabhängig) |
| Haltekraft einer Steckverbindung |
mit Verriegelung: > 80 N |
| Trennkraft einer Steckverbindung |
ohne Verriegelung: ca. 20 ... 70 N (polzahlabhängig) |
| Anzahl der Steckzyklen |
200, ohne ohmsche Last100, mit ohmscher Last IN = 16 A, geprüft (1,5 mm²) |
| Bauform |
gerade Bauform |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
Ja |
| Hinweis zum Fehlsteckschutz |
Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken |
| Steckrichtung zur Leiterplatte |
90° |
| Verriegelungsklinke |
Ja |
| Verriegelung der Steckverbindung |
Verriegelungsklinke |
| Hinweis zur Verriegelung |
Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verrie |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
2 Lötstifte/Pol in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
hellgrün |
| Deckelfarbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Kupfer bzw. Kupferlegierung; oberflächenveredelt |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,065MJ |
| Gewicht |
4 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-5 ... +40 °C |
| Dauergebrauchstemperatur |
-35 ... +85 °C |
| Hinweis zur Dauergebrauchstemperatur |
Isolierteile für Temperaturen <= 105 °C |
Kaufmännische Daten
| Produktgruppe |
20 (Installationssteckverbinder WINSTA) |
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4050821696131 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-06-05 |
| eCl@ss 9.0 |
27-44-06-05 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
