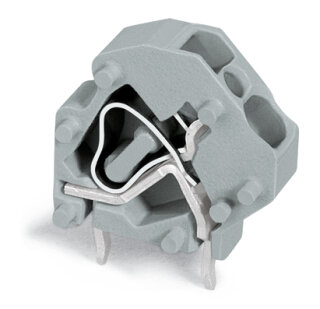

Anreihbare Leiterplattenklemme 745-3810 CAGE CLAMP 4 mm² 5 mm Rastermaß pink

Anreihbare Leiterplattenklemme 745-3810 CAGE CLAMP 4 mm² 5 mm Rastermaß pink

Artikelnummer: WAG-745-3810
GTIN: 4055143893602
HAN: 745-3810
Inhalt: 50 Stück

1-polige Leiterplattenklemme 745-3810, 4 mm², CAGE CLAMP®, 5 mm Rastermaß, pink. Werkzeuglose Verdrahtung, THT-Lötstift, für Schaltschranksteuerungen.

30,08 €

0,60 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 39,27 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Leiterplattenklemme 745-3810 von WAGO ist eine 1-polige anreihbare Klemme mit CAGE CLAMP®-Anschlusstechnik und 5 mm Rastermaß. Sie ist für Leiterquerschnitte von 0,08 bis 4 mm² (Einfach- und Feindraht) ausgelegt und arbeitet im Temperaturbereich von ?60 bis +105 °C. Die Klemme wird mittels THT-Lötstift auf der Leiterplatte befestigt und benötigt eine Abisolierung von 8 bis 9 mm. Das Gehäuse besteht aus Polyamid PA66 (UL 94 V0), die Klemmfeder aus Chrom-Nickel-Stahl. Die Kontaktoberfläche ist verzinnt. Abmessungen: 6,5 × 23 × 19,4 mm.

Anwendungsbereiche

Typische Anwendungsfelder sind die Sensor-Aktor-Verschaltung in dezentralen Eingabe-Ausgabe-Modulen und die Reihenschaltung von Steuerkreisen auf kompakten Leiterplatten in Verpackungsmaschinen. Die CAGE CLAMP®-Technologie ermöglicht den direkten Anschluss von Ader- und Feindrahtleitern ohne vorherige Vorkonfektionierung mit Aderendhülsen. Ein Betätigungswerkzeug öffnet die Käfigzugfeder, der Leiter wird im 45°-Winkel eingeführt und verriegelt automatisch. Dies reduziert Montagezeit und Fehlerquote bei der Schaltschrankbestückung. Für Ex-e-II-Zulassungen und weitere Farben stehen Varianten zur Verfügung.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0850 kg
Artikelgewicht:	0,0017 kg

Technische Daten

Hinweise

Varianten:	Varianten für Ex e II und Ex iAndere FarbenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	1
Gesamte Anzahl der Potentiale	1
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	1

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 2,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	1

Geometrische Daten

Rastermaß	5 mm / 0.197 inch
Breite	6,5 mm / 0.256 inch
Höhe	23 mm / 0.906 inch
Höhe ab Oberfläche	19 mm / 0.748 inch
Tiefe	19,4 mm / 0.764 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,8 x 1,2 mm
Bohrlochdurchmesser mit Toleranz	1,5 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	pink
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,023MJ
Gewicht	1,7 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	200 (50) St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4055143893602
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
