Produktbeschreibung

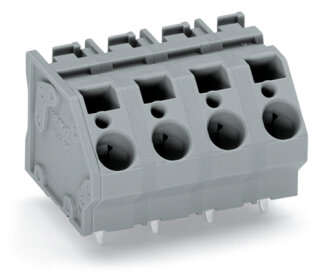

Die Leiterplattenklemme 745-1354/000-009/999-950 ist eine 4-polige Steckverbinderklemme mit CAGE CLAMP®-Anschlusstechnik für Leiterquerschnitte von 0,2 bis 6 mm², werkzeuggesteuert. Der Bemessungsstrom beträgt 31 A bei 440 V, die Betriebstemperatur liegt zwischen -60 und +105 °C. Das Rastermaß von 10 mm und die Gesamtabmessungen von 39,01 × 27,5 × 29,1 mm ermöglichen platzsparende Leiterplattenlayouts. Die CAGE CLAMP®-Technologie ermöglicht das Anschließen von eindrähtigen und feindrähten Leitern ohne Aderendhülse (bis 6 mm²) oder mit Kunststoffkragen (bis 4 mm²). Die Kontaktoberfläche besteht aus Zinn, die THT-Montage erfolgt mit zwei Lötstiften pro Potential in Reihenschaltung.
Anwendungsbereiche
Typische Anwendungen sind Steuerungsplatinen in Schaltschränken, dezentralisierte Sensoranbindung in Automatisierungsanlagen und Verdrahtung in Verpackungsmaschinen. Als Alternative zu Schraubklemmen bietet die CAGE CLAMP®-Federzugtechnik schnellere, wartungsfreie Verdrahtung ohne Lockerungsprobleme. Für Ex-Umgebungen (ATEX II 2G und IECEx) ist die Klemme nach PTB 06 ATEX 1061 U zulassungsgerecht. Bei Anforderungen an festverdrahtete Durchführungsstecker oder Steckverbindungen auf Reihenklemmen stehen Adapter- und Verbindungssätze zur Verfügung.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
1,0704 kg
|
| Artikelgewicht: |
0,0223 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,91 × 3,90 × 2,75 cm |
Technische Daten
Elektrische Daten
| Bemessungsdaten gemäß |
ATEX: PTB 06 ATEX 1061 U / IECEx: PTB 06.0042 U |
| Bemessungsspannung EN (Ex e II) |
440 V
|
| Bemessungsstrom (Ex e II) |
31 A
|
Ex-Angaben
| Bemessungsdaten gemäß |
ATEX: PTB 06 ATEX 1061 U / IECEx: PTB 06.0042 U |
| Bemessungsspannung EN (Ex e II) |
440 V
|
| Bemessungsstrom (Ex e II) |
31 A
|
Anschlussdaten
| Klemmstellen |
4 |
| Gesamte Anzahl der Potentiale |
4 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Eindrähtiger Leiter |
0,2 ... 6 mm² / 24 ... 10 AWG |
| Feindrähtiger Leiter |
0,2 ... 6 mm² / 24 ... 10 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 4 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 4 mm² |
| Abisolierlänge |
11 ... 12 mm / 0.43 ... 0.47 inch |
| Leiteranschlussrichtung zur Leiterplatte |
45° |
| Polzahl |
4 |
Anschluss 1
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Eindrähtiger Leiter |
0,2 ... 6 mm² / 24 ... 10 AWG |
| Feindrähtiger Leiter |
0,2 ... 6 mm² / 24 ... 10 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 4 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 4 mm² |
| Abisolierlänge |
11 ... 12 mm / 0.43 ... 0.47 inch |
| Leiteranschlussrichtung zur Leiterplatte |
45° |
| Polzahl |
4 |
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
39,01 mm / 1.539 inch |
| Höhe |
27,5 mm / 1.083 inch |
| Höhe ab Oberfläche |
23 mm / 0.906 inch |
| Tiefe |
29,1 mm / 1.146 inch |
| Lötstiftlänge |
4,5 mm
|
| Lötstiftabmessungen |
1 x 1,4 mm |
| Bohrlochdurchmesser mit Toleranz |
1,8 (+0,1) mm |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,394MJ |
| Gewicht |
22,3 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
Kaufmännische Daten
| Produktgruppe |
4 (GDS- und Durchführungsklemmen) |
| VPE (UVPE) |
48 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4050821515647 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
