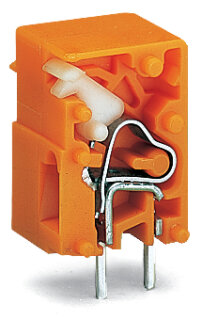

Anreihbare Leiterplattenklemme 741-913 CAGE CLAMP 2,5 mm² orange

Anreihbare Leiterplattenklemme 741-913 CAGE CLAMP 2,5 mm² orange

Artikelnummer: WAG-741-913
GTIN: 4044918678056
HAN: 741-913
Inhalt: 100 Stück

1-polige Durchführungsklemme 741-913 mit CAGE CLAMP®-Anschlusssystem, 2,5 mm² Leiterquerschnitt, Drückerbetätigung, orange.

65,77 €

0,66 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 85,68 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Anreihbare Leiterplattenklemme 741-913 ist eine 1-polige Durchführungsklemme mit CAGE CLAMP®-Anschlusssystem und Drückerbetätigung der Firma WAGO. Das Produkt ist für Leiterquerschnitte von 0,08 bis 2,5 mm² ausgelegt und akzeptiert sowohl eindrähtigen als auch feindrähtigen Leiter, bei Bedarf mit Aderendhülse. Die Betriebstemperatur reicht von -60 bis +105 °C, das Rastermaß beträgt 10,16 mm und die Abmessungen liegen bei 10,16 × 22,5 × 12,8 mm. Der Klemmwerkstoff ist Chrom-Nickel-Federstahl, das Gehäuse aus Polyamid PA66 mit Brennbarkeitsklasse V0 gefertigt. Die Kontaktoberfläche ist verzinnt und ermöglicht einen sicheren, wartungsfreien Anschluss ohne Vorbehandlung der Leiter wie das Aufcrimpen von Aderendhülsen.

Anwendungsbereiche

Typische Einsatzfelder sind Steuerkarten in Schaltschränken, Signal- und Niederspannungsverteilern sowie Automatisierungsanlagen, wo Leiter im 90-Grad-Winkel oder direkt von oben angeführt werden. In Sensor-Aktor-Systemen ermöglicht die CAGE CLAMP®-Technologie schnelle Änderungen und Wartung ohne speziales Werkzeug.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen bietet der Drückermechanismus eine wartungsfreie Dauerlösung ohne Vibrationen gelockerte Kontakte, ohne Nachziehdienste. WAGO bietet Varianten mit unterschiedlichen Polzahlen und Farben an; Sonderkonfigurationen sind über den WAGO-Configurator verfügbar. Die Montage erfolgt per THT-Löten auf der Leiterplatte mit erforderlicher Abisolierlänge von 5 bis 6 mm.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,2000 kg
Artikelgewicht:	0,0020 kg
Abmessungen ( Länge × Breite × Höhe ):	1,28 × 1,02 × 2,25 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	1
Gesamte Anzahl der Potentiale	1
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm²
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	0°
Polzahl	1

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm²
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	0°
Polzahl	1

Geometrische Daten

Rastermaß	10,16 mm / 0.4 inch
Breite	10,16 mm / 0.4 inch
Höhe	22,5 mm / 0.886 inch
Höhe ab Oberfläche	18,5 mm / 0.728 inch
Tiefe	12,8 mm / 0.504 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,1 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,047MJ
Gewicht	2 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	600 (100) St.
Verpackungsart	Karton
Ursprungsland	CH
GTIN	4044918678056
Zolltarifnummer	85369000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
