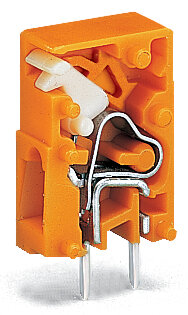

Anreihbare Leiterplattenklemme 741-911 CAGE CLAMP 2,5 mm² orange 1-polig

Anreihbare Leiterplattenklemme 741-911 CAGE CLAMP 2,5 mm² orange 1-polig

Artikelnummer: WAG-741-911
GTIN: 4044918678001
HAN: 741-911
Inhalt: 100 Stück

Anreihbare Leiterplattenklemme 741-911, 1-polig, 2,5 mm², CAGE CLAMP® mit Drücker. Werkzeugloser Leiteranschluss für Leiterquerschnitte 0,08 bis 2,5 mm² ohne.

62,97 €

0,63 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 83,30 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Anreihbare Leiterplattenklemme 741-911 ist eine 1-polige Durchführungsklemme mit CAGE CLAMP®-Anschlusstechnik und Drückerbetätigung für Leiterplattenmontage via THT-Löten. Sie verarbeitet eindrähtige und feindrähtige Leiter von 0,08 bis 2,5 mm² (feindrähtig mit Kunststoffkragen-Aderendhülse bis 1,5 mm²) ohne Vorbehandlung oder Aderendhülsen-Aufcrimpen. Das Gehäuse besteht aus Polyamid PA66 mit Brennbarkeitsklasse V0 (UL 94), die Federkontakte aus Chrom-Nickel-Federstahl mit Zinnkontaktoberfläche. Das Rastermaß von 5,08 mm ermöglicht kompakte Anordnungen auf der Leiterplatte, die Abmessungen betragen 5,08 × 22,5 × 12,8 mm (Breite × Höhe × Tiefe). Der Temperaturbereich liegt zwischen -60 und +105 °C.

Anwendungsbereiche

Typische Einsatzfelder sind Sensor-Aktor-Verdrahtung in dezentralen Steuerungen, Feldgeräte-Anschlussstationen sowie Schnittstellenplatinen in Schaltschränken für SPS- und I/O-Module.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen entfällt das Abisoliergen und die Aderendhülsen-Vorkrimpprozedur — die Käfigzugfeder der CAGE CLAMP® Technologie federt den Leiter in fester Position ohne separate Werkzeuge. Weitere Varianten mit abweichenden Polzahlen und Farben sind über den WAGO-Konfigurationsservice erhältlich. Die Lötstifte (2 pro Potential) gewährleisten sichere THT-Kontaktierung auf standardisierten FR4-Leiterplatten.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,1300 kg
Artikelgewicht:	0,0013 kg
Abmessungen ( Länge × Breite × Höhe ):	1,28 × 0,51 × 2,25 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	1
Gesamte Anzahl der Potentiale	1
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm²
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	0°
Polzahl	1

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm²
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	0°
Polzahl	1

Geometrische Daten

Rastermaß	5,08 mm / 0.2 inch
Breite	5,08 mm / 0.2 inch
Höhe	22,5 mm / 0.886 inch
Höhe ab Oberfläche	18,5 mm / 0.728 inch
Tiefe	12,8 mm / 0.504 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,1 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,026MJ
Gewicht	1,3 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	600 (100) St.
Verpackungsart	Karton
Ursprungsland	CH
GTIN	4044918678001
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
