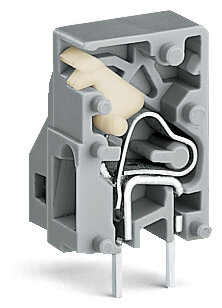

Anreihbare Leiterplattenklemme 741-905 CAGE CLAMP 2,5 mm² grau

Anreihbare Leiterplattenklemme 741-905 CAGE CLAMP 2,5 mm² grau

Artikelnummer: WAG-741-905
GTIN: 4044918677981
HAN: 741-905
Inhalt: 100 Stück

Anreihbare Leiterplattenklemme 741-905 mit CAGE CLAMP®-Universalanschluss, 1-polig, 0,08 bis 2,5 mm², Drücker, THT-Verlötung.

65,77 €

0,66 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 85,68 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die anreihbare Leiterplattenklemme 741-905 von WAGO ist eine 1-polige Durchführungsklemme mit CAGE CLAMP®-Anschlusstechnik und Drückerbetätigung für die direkte THT-Verlötung auf Leiterplatten. Die Klemme akzeptiert eindrätige und feindrähtige Leiter im Querschnittsbereich von 0,08 bis 2,5 mm² ohne Vorbehandlung oder Aderendhülse. Das Rastermaß beträgt 6,5 mm, die Gesamtabmessungen sind 6,5 × 22,5 × 12,8 mm mit einer Höhe ab Plattenoberfläche von 18,5 mm. Die Kontaktoberflächen sind verzinnt, die Klemmfeder besteht aus Chrom-Nickel-Federstahl, das Gehäuse aus PA66 mit Brennbarkeitsklasse V0 gemäß UL 94. Der Temperaturbereich erstreckt sich von ?60 bis +105 °C.

Anwendungsbereiche

Typische Einsatzfelder sind die Sensor-Aktor-Verdrahtung in SPS-Steuerverteilern sowie die Stromabzweigungen in dezentralen Leistungsmodulen von Photovoltaik-Wechselrichtern. In Förderanlagen-Steuertechnik dient die Klemme als Durchführungssteckverbinder zwischen Bedienfeld und Hauptschaltschrank.

Vorteile gegenüber Alternativen

Im Unterschied zu rein aufgelöteten Drahtkontakten bietet die wartungsfreie CAGE CLAMP®-Federkonstruktion eine reproduzierbare Kontaktkraft ohne Vibrationserneuerung, was besonders in der Automatisierungstechnik kritisch ist. Weitere Polzahlen und Farben sind über den WAGO-Konfigurator verfügbar.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,1700 kg
Artikelgewicht:	0,0017 kg

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	1
Gesamte Anzahl der Potentiale	1
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm²
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	0°
Polzahl	1

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm²
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	0°
Polzahl	1

Geometrische Daten

Rastermaß	6,5 mm / 0.256 inch
Breite	6,5 mm / 0.256 inch
Höhe	22,5 mm / 0.886 inch
Höhe ab Oberfläche	18,5 mm / 0.728 inch
Tiefe	12,8 mm / 0.504 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,1 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,039MJ
Gewicht	1,7 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	600 (100) St.
Verpackungsart	Karton
Ursprungsland	CH
GTIN	4044918677981

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
