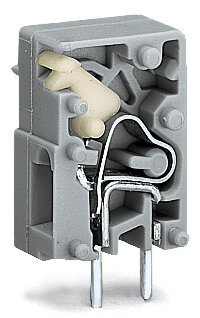

Anreihbare Leiterplattenklemme CAGE CLAMP 741-902 1-polig 2,5 mm²

Anreihbare Leiterplattenklemme CAGE CLAMP 741-902 1-polig 2,5 mm²

Artikelnummer: WAG-741-902
GTIN: 4044918677936
HAN: 741-902
Inhalt: 100 Stück

1-polige Leiterplattenklemme 741-902 mit CAGE CLAMP®-Anschluss, 2,5 mm² Leiterquerschnitt, Drücker-Betätigung, THT-Lötstiftmontage.

64,38 €

0,64 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 84,49 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die anreihbare Leiterplattenklemme 741-902 ist eine 1-polige Durchführungsklemme mit CAGE CLAMP®-Universalanschluss von WAGO. Sie verbindet externe Leitungen werkzeuglos mit Leiterplattenschaltungen. Die Klemme akzeptiert eindrähtigen und feindrähtigen Leiter im Bereich 0,08 bis 2,5 mm² ohne vorherige Behandlung oder Aderendhülsen-Crimp. Der Drücker betätigt die Käfigzugfeder, wodurch der Leiter sicher fixiert wird. Die Betriebstemperatur reicht von –60 bis +105 °C, das Rastermaß liegt bei 7,5 mm, die Gesamthöhe beträgt 22,5 mm. Die Lötstifte werden im THT-Verfahren auf die Leiterplatte montiert; jedes Potential verfügt über zwei Lötstifte für sichere Flächenkontaktierung. Das Gehäuse besteht aus Polyamid PA66 mit Brennbarkeitsklasse V0 nach UL 94, die Kontaktfedern sind aus Chrom-Nickel-Federstahl.

Anwendungsbereiche

Typische Anwendungen sind die Verdrahtung von Signalein- und Ausgängen in Schaltschrank-Leiterplatten sowie die Anschlussverbindung von Sensoren und Aktoren in dezentralen Steuerungsverteilern. Ein weiteres Einsatzfeld ist die modulare Bestückung von Schnittstellenkarten, bei denen häufig mehrere solcher Klemmen nebeneinander angeordnet werden.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen entfällt das Nachziehen von Verbindungen und die Verdrahtung wird deutlich beschleunigt. WAGO bietet weitere Polzahlen und Farben sowie Varianten mit direkter Leiterplattenbedruckung über den Konfigurator an.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,1600 kg
Artikelgewicht:	0,0016 kg
Abmessungen ( Länge × Breite × Höhe ):	1,28 × 0,75 × 2,25 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	1
Gesamte Anzahl der Potentiale	1
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm²
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	0°
Polzahl	1

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm²
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	0°
Polzahl	1

Geometrische Daten

Rastermaß	7,5 mm / 0.295 inch
Breite	7,5 mm / 0.295 inch
Höhe	22,5 mm / 0.886 inch
Höhe ab Oberfläche	18,5 mm / 0.728 inch
Tiefe	12,8 mm / 0.504 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,1 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,035MJ
Gewicht	1,6 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	600 (100) St.
Verpackungsart	Karton
Ursprungsland	CH
GTIN	4044918677936
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
