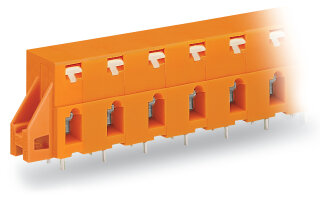

Leiterplattenklemme 741-628 CAGE CLAMP 8-polig 2,5 mm² orange

Leiterplattenklemme 741-628 CAGE CLAMP 8-polig 2,5 mm² orange

Artikelnummer: WAG-741-628
GTIN: 4044918679541
HAN: 741-628
Inhalt: 10 Stück

8-polige Leiterplattenklemme mit CAGE CLAMP®-Anschluss, 2,5 mm² Leiterquerschnitt, Drückerbetätigung. Für Durchführungsmontage auf Leiterplatten via.

51,63 €

5,16 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 67,59 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Leiterplattenklemme 741-628 ist eine 8-polige Durchführungsklemme mit CAGE CLAMP®-Universalanschluss und orange Isolierstoff (Isolierstoffgruppe I). Das Rastermaß beträgt 10,16 mm, die Baugröße liegt bei 90,92 × 22,5 × 12,8 mm. Die Klemmstelle akzeptiert eindrähtige Leiter von 0,08 bis 2,5 mm² sowie feindrähtige Leiter ohne Aderendhülse im gleichen Bereich; mit Kunststoffkragen-Aderendhülse werden 0,25 bis 1,5 mm² ermöglicht. Der Grenztemperaturbereich erstreckt sich von ?60 bis +105 °C. Die Betätigung erfolgt über einen Drücker; die Kontaktoberfläche ist verzinnt. Die Montage erfolgt durch Oberflächenmontage und Durchführungsmontage via zwei Lötstifte pro Potential auf Rastermaß 10,16 mm. Die CAGE CLAMP®-Technologie ermöglicht werkzeuglose Leiteranschlüsse ohne Vorbearbeitung oder Crimp-Aderendhülsen; erforderliche Abisolierung liegt zwischen 5 und 6 mm.

Anwendungsbereiche

Typische Anwendungsfelder sind Leiterplatten-Steckverbindersysteme in Industrie-Steuerschränken, fliegende Verbindungen in Verpackungsmaschinen sowie Durchführungsklemmen in Verteilerblöcken.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Schraubklemmen bietet die Drückerbetätigung schnelleres Handling ohne Drehmoment-Anforderungen. Weitere Polzahlen und Farben sind konfigurierbar über den WAGO-Konfigurator oder den Vertrieb.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,1630 kg
Artikelgewicht:	0,0163 kg
Abmessungen ( Länge × Breite × Höhe ):	1,28 × 9,09 × 2,25 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	8
Gesamte Anzahl der Potentiale	8
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm²
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	0°
Polzahl	8

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm²
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	0°
Polzahl	8

Geometrische Daten

Rastermaß	10,16 mm / 0.4 inch
Breite	90,92 mm / 3.351 inch
Höhe	22,5 mm / 0.886 inch
Höhe ab Oberfläche	18,5 mm / 0.728 inch
Tiefe	12,8 mm / 0.504 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,1 (+0,1) mm

Mechanische Daten

Befestigungsart	Befestigungsflansch
Montageart	DurchführungsmontageOberflächenmontage
für Gehäusedurchführung geeignet	Ja

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	über die gesamte Klemmenleiste in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,389MJ
Gewicht	16,3 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	40 (10) St.
Verpackungsart	Karton
Ursprungsland	CH
GTIN	4044918679541
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
