Produktbeschreibung

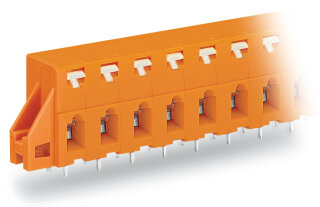

Die Leiterplattenklemme 741-429 ist eine 9-polige Durchführungsklemme mit CAGE CLAMP-Anschlusstechnik und Drückerbetätigung. Das Rastermaß beträgt 7,62 mm, die Breite 80,76 mm, die Höhe 22,5 mm und die Tiefe 12,8 mm. Sie akzeptiert Leiterquerschnitte von 0,08 bis 2,5 mm² für ein- und mehradrige Leiter, mit und ohne Aderendhülsen. Der Grenztemperaturbereich liegt bei -60 bis +105 °C, die Kontaktoberfläche ist verzinnt. Die CAGE CLAMP-Technologie ermöglicht werkzeuglose Anschlüsse ohne Vorbehandlung wie Crimpen — die Käfigzugfeder hält alle Leiterarten. Die Klemme wird per THT auf die Leiterplatte gelötet, mit je zwei Lötstiften pro Potential und einer Abisolierlänge von 5 bis 6 mm. Sie eignet sich für Durchführungs- und Oberflächenmontage, auch in Gehäusedurchführungen.
Anwendungsbereiche
Typische Anwendungsfelder sind Steuerungsplatinen in Schaltschränken, Sensor- und Aktor-Anschlüsse in Automatisierungsanlagen sowie Signal- und Stromverteilung in Verpackungsmaschinen.
Vorteile gegenüber Alternativen
Im Vergleich zu reinen Schraubklemmen auf Leiterplatten ermöglicht der Drücker schnellere und fehlerfreiere Verdrahtung ohne Werkzeug, reduziert Montagezeit und erhöht die Prozesssicherheit bei der Bestückung. Weitere Varianten mit anderen Polzahlen, Farben oder Direktbedruckung sind über den WAGO-Konfigurateur verfügbar.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1500 kg
|
| Artikelgewicht: |
0,0150 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,28 × 8,08 × 2,25 cm |
Technische Daten
Anschlussdaten
| Klemmstellen |
9 |
| Gesamte Anzahl der Potentiale |
9 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
9 |
Mechanische Daten
| Befestigungsart |
Befestigungsflansch |
| Montageart |
DurchführungsmontageOberflächenmontage |
| für Gehäusedurchführung geeignet |
Ja |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Geometrische Daten
| Rastermaß |
7,62 mm / 0.3 inch |
| Breite |
80,76 mm / 2.951 inch |
| Höhe |
22,5 mm / 0.886 inch |
| Höhe ab Oberfläche |
18,5 mm / 0.728 inch |
| Tiefe |
12,8 mm / 0.504 inch |
| Lötstiftlänge |
4 mm
|
| Lötstiftabmessungen |
0,7 x 0,7 mm |
| Bohrlochdurchmesser mit Toleranz |
1,1 (+0,1) mm |
Werkstoffdaten
| Farbe |
orange |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Gewicht |
15 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
Hinweise
| Varianten: |
Andere PolzahlenAndere FarbenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Kaufmännische Daten
| Produktgruppe |
4 (GDS- und Durchführungsklemmen) |
| VPE (UVPE) |
40 (10) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4017332348928 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
