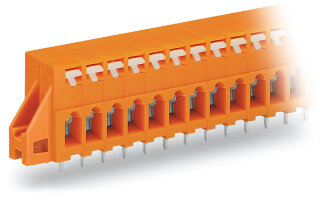

Leiterplattenklemme WAGO 741-235 CAGE CLAMP 5-polig 2,5 mm²

Leiterplattenklemme WAGO 741-235 CAGE CLAMP 5-polig 2,5 mm²

Artikelnummer: WAG-741-235
GTIN: 4044918679992
HAN: 741-235
Inhalt: 30 Stück

Leiterplattenklemme 741-235, 5-polig, 2,5 mm², CAGE CLAMP® Drücker, Rastermaß 5,08 mm. THT-Lötstiftmontage für Signalverdrahtung auf Industrieplatinen ohne.

81,14 €

2,70 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 126,38 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Leiterplattenklemme 741-235 ist eine fünfpolige Durchführungsklemme mit CAGE CLAMP® Anschlusstechnik für die direkte Lötstiftmontage auf Leiterplatten. Sie ermöglicht den werkzeuglosen Anschluss von Leitern mit Hilfe eines Drückers und einer Käfigzugfeder, ohne dass eine Vorbearbeitung wie Aderendhülsen notwendig ist. Die Klemme akzeptiert eindrähtigen Leiter von 0,08 bis 2,5 mm² sowie feindrähtigen Leiter im gleichen Bereich, wahlweise mit oder ohne Kunststoffkragen-Aderendhülse bis 1,5 mm². Das Rastermaß beträgt 5,08 mm, die Abmessungen sind 40,12 mm Breite, 22,5 mm Höhe und 12,8 mm Tiefe. Die THT-Lötstifte (4 mm Länge) werden in Reihe über die Klemmleiste angeordnet, mit je zwei Lötstiften pro Potential für sichere Kontaktierung. Der Temperaturbereich erstreckt sich von -60 bis +105 °C, die Kontaktoberfläche besteht aus Zinn.

Anwendungsbereiche

Typische Anwendungen sind die Signaleingänge und -ausgänge in Messwerterfassungsplatinen sowie die Verdrahtung von Sensorbus-Systemen in kompakten Steuergeräten für Verpackungsmaschinen. Im Schaltschrankbau dient die Klemme der Schnittstellenverbindung zwischen Platinen-Ausgängen und Feldgeräten ohne zusätzliche Aderendhülsen-Konfektionierung. Die Serie 741 steht in verschiedenen Polzahlen und Farben zur Verfügung; über den WAGO Configurator können kundenspezifische Varianten konfiguriert werden. Der Befestigungsflansch ermöglicht die sichere Montage in Gehäusedurchführungen. Abisolierlängen von 5 bis 6 mm sind erforderlich.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,2250 kg
Artikelgewicht:	0,0075 kg
Abmessungen ( Länge × Breite × Höhe ):	1,28 × 4,01 × 2,25 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	5
Gesamte Anzahl der Potentiale	5
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm²
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	0°
Polzahl	5

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm²
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	0°
Polzahl	5

Geometrische Daten

Rastermaß	5,08 mm / 0.2 inch
Breite	40,12 mm / 1.351 inch
Höhe	22,5 mm / 0.886 inch
Höhe ab Oberfläche	18,5 mm / 0.728 inch
Tiefe	12,8 mm / 0.504 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,1 (+0,1) mm

Mechanische Daten

Befestigungsart	Befestigungsflansch
Montageart	DurchführungsmontageOberflächenmontage
für Gehäusedurchführung geeignet	Ja

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	über die gesamte Klemmenleiste in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,164MJ
Gewicht	7,5 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	120 (30) St.
Verpackungsart	Karton
Ursprungsland	CH
GTIN	4044918679992
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
