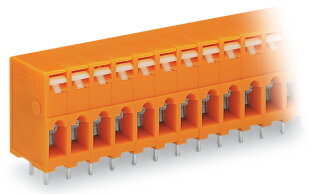

Leiterplattenklemme 741-207 CAGE CLAMP 7-polig 2,5 mm² orange

Leiterplattenklemme 741-207 CAGE CLAMP 7-polig 2,5 mm² orange

Artikelnummer: WAG-741-207
GTIN: 4044918679862
HAN: 741-207
Inhalt: 30 Stück

7-polige Leiterplattenklemme 741-207 mit CAGE CLAMP®-Anschluss, 0,08 bis 2,5 mm² Leiterquerschnitt, Drücker-Betätigung, THT-Lötstift-Montage für.

128,47 €

4,28 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 168,15 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Leiterplattenklemme 741-207 ist eine 7-polige Durchführungsklemme mit CAGE CLAMP®-Universalanschluss für die Montage auf Leiterplatten. Sie verbindet Schaltschrank-Verdrahtung werkzeuglos mit der Elektronik im Gehäuse über eine einzelne Komponente. Die Klemme akzeptiert Ein- und Mehradern von 0,08 bis 2,5 mm² ohne Aderendhülse, mit oder ohne Kunststoffkragen. Das Rastermaß beträgt 5,08 mm, die Abmessungen sind 36,98 × 22,5 × 12,8 mm. Die Betätigung erfolgt über einen Drücker, der die Käfigzugfeder freigab. Die Kontaktoberflächeist verzinnt, der Isolierstoff (PA66, UL 94 V0) arbeitet im Temperaturbereich -60 bis +105 °C. Die Montage erfolgt mittels THT mit doppelten Lötstiften pro Potential für sichere Lötkontakte auf der Platine.

Anwendungsbereiche

Typische Anwendungen sind die Spannungsversorgung von Steuerungen in Verpackungsmaschinen oder die Sensor-Aktor-Anbindung an Automatisierungsgeräte: Die Feldverdrahtung mit herkömmlichen Leitern endet an der Klemme, die Platine wird ohne Drahtkonfektionierung angebunden. Auch in Stromverteilern oder dezentralen Klemmenleisten für Signal- und Steuerspannungen leistet sie verlässliche Dienste.

Vorteile gegenüber Alternativen

Im Vergleich zu Schraubklemmen spart die CAGE CLAMP®-Technologie Zeit beim Anschluss und entfällt die regelmäßige Verschraubung-Kontrolle. WAGO bietet die Serie 741 in verschiedenen Polzahlen und Farben an; Sondervarianten sind über den WAGO-Configurator konfigurierbar.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,2790 kg
Artikelgewicht:	0,0093 kg
Abmessungen ( Länge × Breite × Höhe ):	1,28 × 3,70 × 2,25 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	7
Gesamte Anzahl der Potentiale	7
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm²
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	0°
Polzahl	7

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm²
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	0°
Polzahl	7

Geometrische Daten

Rastermaß	5,08 mm / 0.2 inch
Breite	36,98 mm / 1.456 inch
Höhe	22,5 mm / 0.886 inch
Höhe ab Oberfläche	18,5 mm / 0.728 inch
Tiefe	12,8 mm / 0.504 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,1 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	über die gesamte Klemmenleiste in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,191MJ
Gewicht	9,3 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	120 (30) St.
Verpackungsart	Karton
Ursprungsland	CH
GTIN	4044918679862
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
