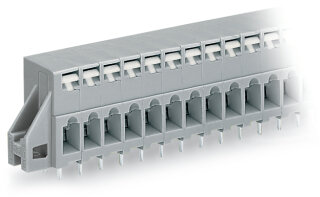

Leiterplattenklemme 741-135 CAGE CLAMP 5-polig 2,5 mm² grau

Leiterplattenklemme 741-135 CAGE CLAMP 5-polig 2,5 mm² grau

Artikelnummer: WAG-741-135
GTIN: 4044918679732
HAN: 741-135
Inhalt: 30 Stück

5-polige Leiterplattenklemme 741-135 mit CAGE CLAMP-Drücker für Leiterquerschnitte 0,08 bis 2,5 mm². Werkzeuglose Verdrahtung, THT-Lötstiftmontage, Rastermaß 5.

96,56 €

3,22 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 126,38 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Leiterplattenklemme 741-135 ist eine 5-polige Durchführungsklemme der WAGO-Serie 741 mit CAGE CLAMP-Anschlusstechnik und Drückerbetätigung. Sie verbindet Schaltschränke und Automatisierungsgeräte über Leiterplatten und ermöglicht werkzeuglose Leiterverdrahtung ohne erforderliche Aderendhülsen. Die Klemme akzeptiert ein- und feindrähtige Leiter von 0,08 bis 2,5 mm² sowie feindrähtige Leiter mit Kunststoffkragen-Aderendhülsen (0,25 bis 1,5 mm²). Das Rastermaß beträgt 5 mm, die Lötstifte sind 4 mm lang und werden in THT-Technologie auf der Leiterplatte montiert. Die Betriebstemperatur reicht von -60 bis +105 °C, die Kontakte sind zinnbeschichtet.

Anwendungsbereiche

Typische Anwendungen sind Signalverteilungen in Schaltschränken, Sensor-Aktor-Anbindungen an SPS-Systeme sowie Steuerungsverdrahtungen in Verpackungsmaschinen und Druckmaschinen. Eine weitere Einsatzmöglichkeit liegt in der Gehäusedurchführung bei kompakten Steuerungsgeräten, wo die Durchführungsmontage den verfügbaren Platz nutzt.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen ermöglicht die CAGE CLAMP-Käfigzugfeder schnellere Bestückung und Servicearbeiten ohne Werkzeug. Der Befestigungsflansch erlaubt flexible Montage auf Hutschiene oder direkt in Geräteschränken. Varianten mit abweichender Polzahl und Farbe sind über den WAGO-Configurator konfigurierbar.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,2250 kg
Artikelgewicht:	0,0075 kg
Abmessungen ( Länge × Breite × Höhe ):	1,28 × 3,98 × 2,25 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	5
Gesamte Anzahl der Potentiale	5
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm²
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	0°
Polzahl	5

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm²
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	0°
Polzahl	5

Geometrische Daten

Rastermaß	5 mm / 0.197 inch
Breite	39,8 mm / 1.339 inch
Höhe	22,5 mm / 0.886 inch
Höhe ab Oberfläche	18,5 mm / 0.728 inch
Tiefe	12,8 mm / 0.504 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,1 (+0,1) mm

Mechanische Daten

Befestigungsart	Befestigungsflansch
Montageart	DurchführungsmontageOberflächenmontage
für Gehäusedurchführung geeignet	Ja

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	über die gesamte Klemmenleiste in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,163MJ
Gewicht	7,5 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	120 (30) St.
Verpackungsart	Karton
Ursprungsland	CH
GTIN	4044918679732
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
