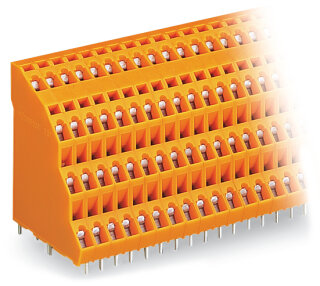

Vierstock-Leiterplattenklemme 738-404 CAGE CLAMP 16-polig 2,5 mm²

Vierstock-Leiterplattenklemme 738-404 CAGE CLAMP 16-polig 2,5 mm²

Artikelnummer: WAG-738-404
GTIN: 4045454159900
HAN: 738-404
Inhalt: 36 Stück

Hersteller WAGO

Vierstock-Leiterplattenklemme 738-404, 16-polig, 2,5 mm², Rastermaß 5,08 mm, CAGE CLAMP®-Anschluss, orange.

276,58 €

7,68 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 361,57 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Vierstock-Leiterplattenklemme 738-404 ist eine 16-polige Leiterplattenklemme mit CAGE CLAMP®-Anschlusstechnik von WAGO für die Verdrahtung von Steuerungsleiterplatten. Die Klemme akzeptiert Leiterquerschnitte von 0,08 bis 2,5 mm², sowohl eindrahtig als auch feindrähtig, ohne dass Aderendhülsen erforderlich sind. Das Rastermaß beträgt 5,08 mm, die Baugröße liegt bei 21,32 × 48,2 × 37,5 mm. Die Temperaturbeständigkeit reicht von ?60 bis +105 °C, der Isolierstoff ist Polyamid PA66 mit Brennbarkeitsklasse V0 nach UL 94. Die Kontakte sind verzinnt und die Befestigung erfolgt über THT-Lötstifte mit versetzter Anordnung innerhalb der Klemme.

Anwendungsbereiche

Typische Anwendungen sind die Signalverteilung in Schaltschrank-Steuerleitungen, die Sensoranbindung an SPS-Eingangskarten sowie die Feldgeräte-Verschaltung in Prozessautomation. In der Verkabelung von Prüfständen und Prüfschränken reduziert die CAGE CLAMP®-Technologie die Montagezeit gegenüber Schraubklemmen erheblich, da keine Abisolierung oder Aderendhülsen-Crimpen notwendig ist.

Vorteile gegenüber Alternativen

Im Unterschied zu klassischen Reihenklemmen mit Schraubkontakt ermöglicht der federgestützte Käfigzuganschluss schnelleres Bestücken und verzeiht auch bei leicht abweichenden Abisolierlängen (5 bis 6 mm). Die vierlagige Bauweise mit jeweils 4 Polpaaren ermöglicht kompakte Schichtung mehrerer Schaltkreise auf engem Raum. Betätigung erfolgt über das mitgelieferte Werkzeug. Weitere Varianten mit anderen Polzahlen und Farben sind über den WAGO-Konfigurator verfügbar.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,9000 kg
Artikelgewicht:	0,0250 kg
Abmessungen ( Länge × Breite × Höhe ):	3,75 × 2,13 × 4,82 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	16
Gesamte Anzahl der Potentiale	16
Anzahl Anschlusstypen	1
Anzahl der Ebenen	4
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	16

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	16

Geometrische Daten

Rastermaß	5,08 mm / 0.2 inch
Breite	21,32 mm / 0.839 inch
Höhe	48,2 mm / 1.898 inch
Höhe ab Oberfläche	44,2 mm / 1.74 inch
Tiefe	37,5 mm / 1.476 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme versetzt
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,353MJ
Gewicht	25 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	36 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4045454159900
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
