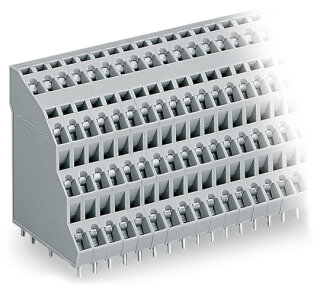

Vierstock-Leiterplattenklemme 738-103 CAGE CLAMP 2,5 mm² 12-polig grau

Vierstock-Leiterplattenklemme 738-103 CAGE CLAMP 2,5 mm² 12-polig grau

Artikelnummer: WAG-738-103
GTIN: 4045454160876
HAN: 738-103
Inhalt: 48 Stück

Hersteller WAGO

Vierstock-Leiterplattenklemme 738-103 mit CAGE CLAMP®-Anschluss, 12-polig, 0,08 bis 2,5 mm², Rastermaß 5 mm.

284,81 €

5,93 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 372,42 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Vierstock-Leiterplattenklemme 738-103 von WAGO ist eine 12-polige Leiterplattenklemme mit CAGE CLAMP®-Universalanschluss für Leiterplattenmontage mittels THT-Lötstiften. Das Anschlusssystem akzeptiert eindrätige und feindrähtige Leiter zwischen 0,08 und 2,5 mm² ohne Aderendhülsen-Vorbehandlung. Die Betätigung erfolgt über ein Betätigungswerkzeug, die Abisolierlänge beträgt 5 bis 6 mm bei 45°-Leitereinführung zur Platine. Die Klemme besitzt vier übereinanderliegende Ebenen mit je drei Klemmstellen pro Ebene, ein Rastermaß von 5 mm und Abmessungen von 16 × 48,2 × 37,5 mm. Die Kontaktoberfläche besteht aus Zinn, das Isoliergehäuse aus Polyamid PA66, Brennbarkeitsklasse V0 nach UL 94. Der Temperaturbereich liegt zwischen -60 und +105 °C.

Anwendungsbereiche

Einsatzfelder sind der Anschluss von Sensor- und Aktor-Leitungen in Steuerungsleiterplatten, die Schnittstellen-Verdrahtung in Messkarten und die Versorgungsspeisung mehrpoliger Gleichspannungsverteiler in Schaltschränken.

Vorteile gegenüber Alternativen

Im Gegensatz zu Schraubklemmen ermöglicht die federgepufferte CAGE CLAMP®-Technologie einen werkzeuglosen Leiterauszug und damit flexible Verdrahtungsänderungen ohne Demontage. Bei Bedarf können andere Polzahlen, Farben oder farblich gemischte Leisten über den WAGO-Konfigurator angefordert werden. Die Leiterplattenklemme ist in Serie 738 mit verschiedenen Varianten erhältlich.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,9072 kg
Artikelgewicht:	0,0189 kg
Abmessungen ( Länge × Breite × Höhe ):	3,75 × 1,60 × 4,82 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	12
Gesamte Anzahl der Potentiale	12
Anzahl Anschlusstypen	1
Anzahl der Ebenen	4
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	12

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	12

Geometrische Daten

Rastermaß	5 mm / 0.197 inch
Breite	16 mm / 0.63 inch
Höhe	48,2 mm / 1.898 inch
Höhe ab Oberfläche	44,2 mm / 1.74 inch
Tiefe	37,5 mm / 1.476 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme in Reihe
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,271MJ
Gewicht	18,9 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	48 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4045454160876
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
