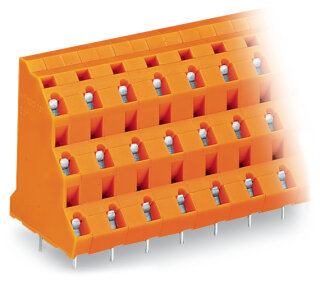

Dreistock-Leiterplattenklemme 737-856 CAGE CLAMP 18-polig 2,5 mm²

Dreistock-Leiterplattenklemme 737-856 CAGE CLAMP 18-polig 2,5 mm²

Artikelnummer: WAG-737-856
GTIN: 4045454019938
HAN: 737-856
Inhalt: 16 Stück

18-polige Dreistock-Leiterplattenklemme mit CAGE CLAMP®-Anschluss, 2,5 mm² Leiterquerschnitt, Rastermaß 10,16 mm, orange.

145,54 €

9,10 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 190,40 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Dreistock-Leiterplattenklemme 737-856 ist ein Steckverbindersystem mit 18 Klemmstellen, verteilt auf drei Ebenen mit CAGE CLAMP®-Anschlüssen. Das Rastermaß beträgt 10,16 mm, die Baugröße 56,9 × 44 × 31 mm. Sie akzeptiert Leiterquerschnitte von 0,08 bis 2,5 mm² ohne Unterscheidung zwischen Eindrähtern und Feindrähtern; Aderendhülsen sind optional. Die Kontaktoberfläche ist versilbert, das Isoliermaterial besteht aus Polyamid PA66 (Brennbarkeitsklasse UL 94 V0). Der Temperaturbereich liegt zwischen ?60 und +105 °C. Die Klemmen werden durch Betätigungswerkzeug bedient und per THT-Verfahren auf die Leiterplatte gelötet, wobei die Lötstifte versetzt angeordnet sind. Die CAGE CLAMP®-Technologie ermöglicht einen universellen Universalanschluss über eine Käfigzugfeder ohne Vorbehandlung der Leiter.

Anwendungsbereiche

Typische Anwendungen sind Leiterplatten-Steckverbinder in Steuerungsmodulen, Durchführungssteckverbinder für Schaltschrankverdrahtung und fliegende Verdrahtungen in Verpackungsmaschinen oder Drehstromanlagen.

Vorteile gegenüber Alternativen

Im Unterschied zu zweipoligen Reihen oder Durchgangsklemmen bietet die dreiebenen Anordnung höhere Anschlussintegration auf kleinerem Bauraum und reduziert Verdrahtungsaufwand bei dichter bestückten Steuertafeln. Weitere Varianten mit abweichenden Polzahlen und Farbtönen sind über den WAGO-Konfiguratorservice verfügbar.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,5088 kg
Artikelgewicht:	0,0318 kg
Abmessungen ( Länge × Breite × Höhe ):	3,10 × 5,69 × 4,40 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	18
Gesamte Anzahl der Potentiale	18
Anzahl Anschlusstypen	1
Anzahl der Ebenen	3
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	18

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	18

Geometrische Daten

Rastermaß	10,16 mm / 0.4 inch
Breite	56,9 mm / 2.209 inch
Höhe	44 mm / 1.732 inch
Höhe ab Oberfläche	40 mm / 1.575 inch
Tiefe	31 mm / 1.22 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme versetzt
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,577MJ
Gewicht	31,8 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	16 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4045454019938
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
