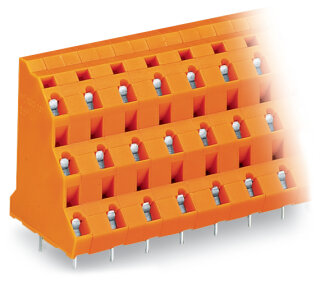

Dreistock-Leiterplattenklemme 737-853 CAGE CLAMP 2,5 mm² 9-polig orange

Dreistock-Leiterplattenklemme 737-853 CAGE CLAMP 2,5 mm² 9-polig orange

Artikelnummer: WAG-737-853
GTIN: 4045454019914
HAN: 737-853
Inhalt: 40 Stück

Dreistock-Leiterplattenklemme 737-853, 9-polig, 2,5 mm², CAGE CLAMP®-Anschluss, Rastermaß 10,16 mm. Werkzeuglose Verdrahtung von Leiterplatten in.

195,36 €

4,88 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 255,61 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Dreistock-Leiterplattenklemme 737-853 ist eine neunpolige Leiterplattenklemme mit CAGE CLAMP®-Anschlusstechnik und orange Isolierstoff. Sie verbindet Leiterplatten und externe Leitungen werkzeuglos in einer Konstruktion. Die Klemme akzeptiert eindrähtige und feindrähtige Leiter im Querschnittsbereich von 0,08 bis 2,5 mm² ohne vorherige Behandlung wie Aderendhülsen. Das Rastermaß beträgt 10,16 mm, die Abmessungen sind 26,42 × 44 × 31 mm. Die Käfigzugfeder ermöglicht schnelle und sichere Anschlüsse durch einfaches Einführen des Leiters in 45°-Winkel und Betätigung mit Werkzeug. Der Temperaturbereich erstreckt sich von ?60 bis +105 °C, was auch für Außenmontagen in extremen Umgebungen geeignet ist.

Anwendungsbereiche

Typische Anwendungen sind die Verdrahtung von Sensor- und Aktor-Anschlüssen auf Leiterplatten in Verpackungsmaschinen sowie die Anbindung von Feldgeräten an zentrale Steuerverteilungen in Anlagenbau und Schaltschrankbau. Die Lötstiftanordnung erfolgt mittels THT-Technik mit versetzten Stiften pro Potential, was sichere Leiterplattenkontaktierung gewährleistet.

Vorteile gegenüber Alternativen

Im Unterschied zu schraubgebundenen Leiterplattenklemmen ermöglicht die CAGE CLAMP®-Technologie eine feldprobe Verdrahtung ohne Werkzeuggrenzen bei unterschiedlichen Leiterarten und Querschnitten. Das Material PA66 mit Brennbarkeitsklasse V0 erfüllt hohe Anforderungen an Leiterplattensicherheit.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,6280 kg
Artikelgewicht:	0,0157 kg
Abmessungen ( Länge × Breite × Höhe ):	3,10 × 2,64 × 4,40 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	9
Gesamte Anzahl der Potentiale	9
Anzahl Anschlusstypen	1
Anzahl der Ebenen	3
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	9

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	9

Geometrische Daten

Rastermaß	10,16 mm / 0.4 inch
Breite	26,42 mm / 1.028 inch
Höhe	44 mm / 1.732 inch
Höhe ab Oberfläche	40 mm / 1.575 inch
Tiefe	31 mm / 1.22 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme versetzt
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,28MJ
Gewicht	15,7 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	40 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4045454019914
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
