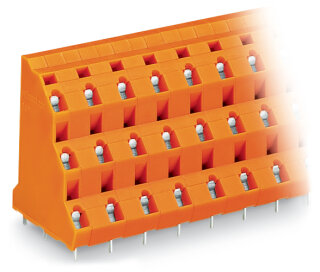

Dreistock-Leiterplattenklemme 737-804 CAGE CLAMP 12-polig 2,5 mm²

Dreistock-Leiterplattenklemme 737-804 CAGE CLAMP 12-polig 2,5 mm²

Artikelnummer: WAG-737-804
GTIN: 4045454022525
HAN: 737-804
Inhalt: 28 Stück

Hersteller WAGO

Dreistock-Leiterplattenklemme 737-804, 12-polig, 2,5 mm², Rastermaß 10,16 mm, CAGE CLAMP®, Betätigungswerkzeug, orange.

175,94 €

6,28 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 229,91 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Dreistock-Leiterplattenklemme 737-804 ist eine 12-polige Leiterplattenklemme der Serie 737 mit CAGE CLAMP®-Anschlusstechnik und Betätigungswerkzeug. Das Rastermaß beträgt 10,16 mm, die Breite 36,58 mm, die Höhe 44 mm und die Tiefe 31 mm. Die Klemme ist für Leiterquerschnitte von 0,08 bis 2,5 mm² bei eindrähtigen und feindrähtigen Leitern ausgelegt; feindrähtigen Leitern mit Kunststoffkragen-Aderendhülsen von 0,25 bis 1,5 mm² und ohne Kunststoffkragen von 0,25 bis 2,5 mm². Der Temperaturbereich liegt zwischen -60 und +105 °C, das Isoliermaterial ist Polyamid PA66 mit Brennbarkeitsklasse V0 nach UL 94. Die CAGE CLAMP®-Technologie ermöglicht den werkzeuglosen Leiteranschluss aller Leiterarten ohne Vorbehandlung oder Aderendhülsen-Aufcrimpen. Erforderlich ist eine Abisolierungslänge von 5 bis 6 mm. Die Leiter werden in 45°-Winkel zur Leiterplatte eingeführt. Die Kontaktoberfläche besteht aus Zinn, die Verlötung erfolgt mittels THT mit einer Lötstiftlänge von 4 mm.

Anwendungsbereiche

Typische Anwendungsfelder sind die Verdrahtung von Steuerschränken mit mehreren Steuerkreisen, die Signalanbindung in Maschinensteuerungen sowie die Sensor-Aktor-Anbindung in Steuerungsverteilern. Die dreiStock-Anordnung ermöglicht hohe Verdrahtungsdichte bei kleinem Platzbedarf. Weitere Polzahlen und Farben sowie farbig gemischte Klemmenleisten sind über den WAGO-Konfigurator oder den technischen Vertrieb erhältlich.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,5880 kg
Artikelgewicht:	0,0210 kg
Abmessungen ( Länge × Breite × Höhe ):	3,10 × 3,66 × 4,40 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	12
Gesamte Anzahl der Potentiale	12
Anzahl Anschlusstypen	1
Anzahl der Ebenen	3
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	12

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	12

Geometrische Daten

Rastermaß	10,16 mm / 0.4 inch
Breite	36,58 mm / 1.421 inch
Höhe	44 mm / 1.732 inch
Höhe ab Oberfläche	40 mm / 1.575 inch
Tiefe	31 mm / 1.22 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme in Reihe
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,379MJ
Gewicht	21 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	28 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4045454022525
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
