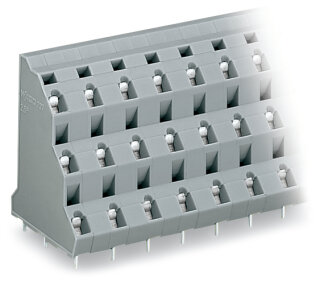

Dreistock-Leiterplattenklemme 737-708 CAGE CLAMP 24-polig 2,5 mm²

Dreistock-Leiterplattenklemme 737-708 CAGE CLAMP 24-polig 2,5 mm²

Artikelnummer: WAG-737-708
GTIN: 4045454022518
HAN: 737-708
Inhalt: 12 Stück

Dreistock-Leiterplattenklemme 737-708, 24-polig, 2,5 mm², Rastermaß 10 mm, CAGE CLAMP®-Anschluss. Für THT-Montage auf Leiterplatten mit werkzeuglosen.

142,07 €

11,84 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 185,78 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Dreistock-Leiterplattenklemme 737-708 ist eine 24-polige Steckverbinderklemme mit drei übereinanderliegenden Anschlussebenen für die direkte Leiterplattenlötung. Das Rastermaß beträgt 10 mm, die Klemmstellen sind auf drei Ebenen verteilt, wodurch kompakte Schaltungen auf engem Raum möglich werden. Die Klemme akzeptiert Leiterquerschnitte von 0,08 bis 2,5 mm² in ein- und mehrdrähtiger Ausführung, mit oder ohne Aderendhülse. Der Betätigungsbereich liegt zwischen -60 und +105 °C, was auch für raue Schaltschrankumgebungen ausreichend ist. Die Abmessungen betragen 76,1 × 44 × 31 mm (Breite × Höhe × Tiefe), die Lötstifte sind 4 mm lang und werden reihig innerhalb der Klemme angeordnet. Die Anschlüsse erfolgen mittels CAGE CLAMP®-Federleisten, ein wartungsfreies System ohne Vorbehandlung der Leiter.

Anwendungsbereiche

Typische Anwendungen sind die Verdrahtung von Steuerungsleiterplatten in Verpackungsmaschinen, die Sensor-Aktor-Anbindung in Automatisierungsschränken oder der Anschluss von Feldgeräten in dezentralen Steuerverteilern.

Vorteile gegenüber Alternativen

Im Unterschied zu klassischen Schraubklemmen auf Leiterplatten ermöglicht die CAGE CLAMP®-Technik schnellere Verschaltung ohne Werkzeug und reduziert Verschleißerscheinungen an den Lötstellen durch fehlende Drehmoment-Einwirkung. Die Klemme ist in Polyamid PA66 mit Brennbarkeitsklasse V0 (UL 94) gefertigt und steht in weiteren Polzahlen und Farbvarianten zur Verfügung.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,5076 kg
Artikelgewicht:	0,0423 kg
Abmessungen ( Länge × Breite × Höhe ):	3,10 × 7,61 × 4,40 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	24
Gesamte Anzahl der Potentiale	24
Anzahl Anschlusstypen	1
Anzahl der Ebenen	3
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	24

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	24

Geometrische Daten

Rastermaß	10 mm / 0.394 inch
Breite	76,1 mm / 2.996 inch
Höhe	44 mm / 1.732 inch
Höhe ab Oberfläche	40 mm / 1.575 inch
Tiefe	31 mm / 1.22 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme in Reihe
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,754MJ
Gewicht	42,3 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	12 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4045454022518
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
