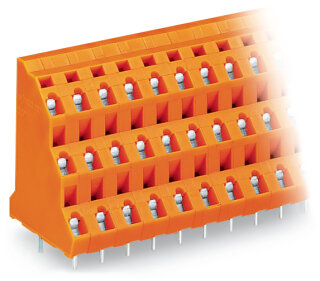

Dreistock-Leiterplattenklemme 737-656 18-polig 2,5 mm² 7,62 mm Rastermaß

Dreistock-Leiterplattenklemme 737-656 18-polig 2,5 mm² 7,62 mm Rastermaß

Artikelnummer: WAG-737-656
GTIN: 4045454019761
HAN: 737-656
Inhalt: 20 Stück

Dreistock-Leiterplattenklemme 737-656, 18-polig, 2,5 mm², Rastermaß 7,62 mm, CAGE CLAMP®, orange. Für eindräht. und feindräht.

144,65 €

7,23 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 225,15 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Dreistock-Leiterplattenklemme 737-656 ist eine 18-polige Leiterplattenklemme mit drei übereinanderliegenden Ebenen für platzsparende Verdrahtung in kompakten Schaltungen. Das Rastermaß von 7,62 mm und die Abmessungen von 44,2 × 44 × 31 mm ermöglichen flexible Leiterplatten-Integration. Die CAGE CLAMP®-Anschlusstechnik akzeptiert Leiterquerschnitte von 0,08 bis 2,5 mm² sowohl eindrähtig als auch feindrähtig, wobei feindrähtige Leiter mit oder ohne Kunststoffkragen-Aderendhülsen angeschlossen werden können. Betätigung erfolgt werkzeuggestützt, die Abisolierlänge muss zwischen 5 und 6 mm liegen. Die THT-Leiterplattenlötung mit versetzten Lötstiftanordnung gewährleistet sichere Kontaktierung.

Anwendungsbereiche

Anwendungsfelder sind Sensor-Aktor-Verdrahtung in Maschinensteuerungen, Signal- und Stromverteilung in Messtechnik-Geräten sowie Anlagenverkabelung mit engen Platzbedingungen. Im Temperaturbereich von -60 bis +105 °C und mit PA66-Gehäuse (Brennbarkeitsklasse UL 94 V0) eignet sich die Klemme für industrielle Niederspannungsschaltungen und Fernwärme-Steuerungen. Zinnkontakte bieten korrosionsbeständige Verbindungen ohne zusätzliche Kontaktbearbeitung. Das Produkt ist in weiteren Polzahlen und Farben sowie als farbig gemischte Klemmenleiste beim WAGO-Vertrieb oder über den WAGO-Konfigurator erhältlich.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,5700 kg
Artikelgewicht:	0,0285 kg
Abmessungen ( Länge × Breite × Höhe ):	3,10 × 4,42 × 4,40 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	18
Gesamte Anzahl der Potentiale	18
Anzahl Anschlusstypen	1
Anzahl der Ebenen	3
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	18

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	18

Geometrische Daten

Rastermaß	7,62 mm / 0.3 inch
Breite	44,2 mm / 1.74 inch
Höhe	44 mm / 1.732 inch
Höhe ab Oberfläche	40 mm / 1.575 inch
Tiefe	31 mm / 1.22 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme versetzt
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,467MJ
Gewicht	28,5 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	20 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4045454019761
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
