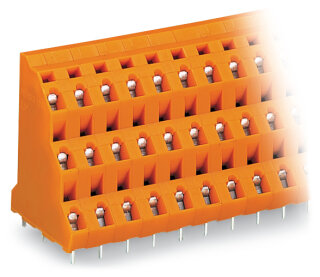

Dreistock-Leiterplattenklemme 737-608 CAGE CLAMP 24-polig 2,5 mm²

Dreistock-Leiterplattenklemme 737-608 CAGE CLAMP 24-polig 2,5 mm²

Artikelnummer: WAG-737-608
GTIN: 4045454018665
HAN: 737-608
Inhalt: 16 Stück

Hersteller WAGO

Dreistock-Leiterplattenklemme 737-608, 24-polig, 2,5 mm², Rastermaß 7,62 mm, CAGE CLAMP®-Anschluss, orange.

180,25 €

11,27 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 235,91 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Dreistock-Leiterplattenklemme 737-608 ist eine 24-polige Leiterplattenklemme mit CAGE CLAMP®-Anschlusstechnik für die Verbindung von Leiterplatten mit Anschlussleitungen. Die Klemme ist für Leiterquerschnitte von 0,08 bis 2,5 mm² ausgelegt und arbeitet im Temperaturbereich von -60 bis +105 °C. Das Rastermaß beträgt 7,62 mm, die Abmessungen sind 59,44 × 44 × 31 mm. Die Lötstifte haben eine Länge von 4 mm und sind als THT-Kontaktierung ausgeführt. Das Gehäuse besteht aus Polyamid PA66 mit Brennbarkeitsklasse V0 nach UL 94. Die CAGE CLAMP®-Technologie ermöglicht den direkten Anschluss von Ein- und Feindrahtleitern ohne Vorbereitung wie Aderendhülsen. Die Betätigung erfolgt mit einem Betätigungswerkzeug.

Anwendungsbereiche

Typische Anwendungen sind die Verdrahtung von Steuerleiterplatten in Schaltschränken, die Sensor-Aktor-Anbindung an Prozessleitsysteme sowie die Anschlussverdrahtung in Verpackungsmaschinen und Förderanlagen. Die dreilagige Ausführung ermöglicht eine hohe Dichte bei kompaktem Platzbedarf.

Vorteile gegenüber Alternativen

Im Unterschied zu zweilagigen Klemmen bietet die Dreistock-Ausführung 50 Prozent mehr Klemmstellen auf der gleichen Leiterplattenfläche. WAGO bietet verschiedene Farbvarianten und Polzahlen an; eine Konfiguration ist über den WAGO-Konfigurator möglich.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,6064 kg
Artikelgewicht:	0,0379 kg
Abmessungen ( Länge × Breite × Höhe ):	3,10 × 5,94 × 4,40 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	24
Gesamte Anzahl der Potentiale	24
Anzahl Anschlusstypen	1
Anzahl der Ebenen	3
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	24

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	24

Geometrische Daten

Rastermaß	7,62 mm / 0.3 inch
Breite	59,44 mm / 2.34 inch
Höhe	44 mm / 1.732 inch
Höhe ab Oberfläche	40 mm / 1.575 inch
Tiefe	31 mm / 1.22 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme in Reihe
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,621MJ
Gewicht	37,9 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	16 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4045454018665
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
