Dreistock-Leiterplattenklemme 737-503 CAGE CLAMP 2,5 mm² 9-polig grau

Dreistock-Leiterplattenklemme 737-503 CAGE CLAMP 2,5 mm² 9-polig grau

Artikelnummer: WAG-737-503
GTIN: 4045454022440
HAN: 737-503
Inhalt: 48 Stück

Hersteller WAGO

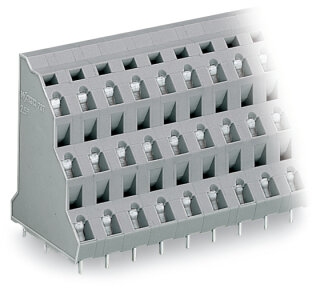

9-polige Dreistock-Leiterplattenklemme 737-503 mit CAGE CLAMP®-Anschluss, 2,5 mm² Leiterquerschnitt, 7,5 mm Rastermaß.

188,54 €

3,93 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 293,60 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Dreistock-Leiterplattenklemme 737-503 von WAGO ist eine 9-polige Reihenklemme mit CAGE CLAMP®-Universalanschluss für direkte Leiterplattenmontage. Die Anschlussleisten mit 7,5 mm Rastermaß akzeptieren Leiterquerschnitte von 0,08 bis 2,5 mm² ohne erforderliche Aderendhülsen-Vorbehandlung. Das Gehäuse aus Polyamid PA66 ist grau gefärbt und erfüllt die Brennbarkeitsklasse V0 nach UL 94. Die Betätigung erfolgt werkzeuggestützt über die Käfigzugfeder-Mechanik. Die Abmessungen betragen 21,1 × 44 × 40 mm (Breite × Höhe × Höhe ab Oberfläche), die Lötstifte sind 4 mm lang. Der Betriebstemperaturbereich liegt bei –60 bis +105 °C. Die 45°-Leitereinführung zur Platine ermöglicht platzsparende Verdrahtung in beengten Schaltschränken.

Anwendungsbereiche

Typische Einsatzfelder sind die Verdrahtung von Steuerungseingängen und -ausgängen in Automatisierungsgeräten, die Sensor-Aktor-Anbindung in Maschinenbau-Anwendungen sowie modulare Verteilersysteme mit konfigurierbaren Klemmenleisten. Alternative Polzahlen und Farben sind über den WAGO-Konfigurator oder den Vertrieb erhältlich. Die werkzeuggestützte Anschlussart ermöglicht schnelle und sichere Bestückung auf der Fertigungslinie.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,6864 kg
Artikelgewicht:	0,0143 kg
Abmessungen ( Länge × Breite × Höhe ):	3,10 × 2,11 × 4,40 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	9
Gesamte Anzahl der Potentiale	9
Anzahl Anschlusstypen	1
Anzahl der Ebenen	3
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	9

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	9

Geometrische Daten

Rastermaß	7,5 mm / 0.295 inch
Breite	21,1 mm / 0.831 inch
Höhe	44 mm / 1.732 inch
Höhe ab Oberfläche	40 mm / 1.575 inch
Tiefe	31 mm / 1.22 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme in Reihe
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,238MJ
Gewicht	14,3 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	48 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4045454022440
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
