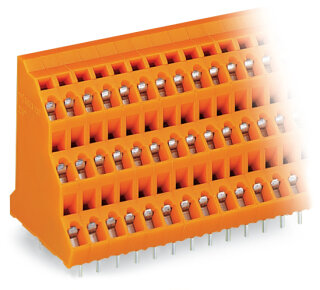

Dreistock-Leiterplattenklemme 737-403 CAGE CLAMP 9-polig 2,5 mm²

Dreistock-Leiterplattenklemme 737-403 CAGE CLAMP 9-polig 2,5 mm²

Artikelnummer: WAG-737-403
GTIN: 4045454022969
HAN: 737-403
Inhalt: 64 Stück

9-polige Dreistock-Leiterplattenklemme 737-403 mit CAGE CLAMP®-Anschluss, 0,08 bis 2,5 mm² Leiterquerschnitt, Rastermaß 5,08 mm, orange.

234,07 €

3,66 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 364,81 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Dreistock-Leiterplattenklemme 737-403 ist eine 9-polige Leiterplattenklemme mit CAGE CLAMP®-Universalanschluss für die THT-Lotung auf Platinen. Sie akzeptiert Leiterquerschnitte von 0,08 bis 2,5 mm², sowohl eindrähtiger als auch feindrähtiger Ausführung, mit oder ohne Aderendhülse. Das Rastermaß beträgt 5,08 mm, die Abmessungen liegen bei 16,34 × 44 × 31 mm (B × H × T). Die Betätigung erfolgt werkzeuggesteuert; eine Abisolierlänge von 5 bis 6 mm ist erforderlich. Die orangefarbene Klemme besteht aus Polyamid (PA66) mit Brennbarkeitsklasse V0 nach UL 94 und hält Temperaturbereiche von -60 bis +105 °C aus.

Anwendungsbereiche

Typische Anwendungen sind die Sensor-Aktor-Verdrahtung in SPS-Schaltschränken, die Eingangs- und Ausgangsbeschaltung von Steuermodulen sowie Feldgeräte-Schnittstellen in dezentralen Automatisierungsklemmen.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen ermöglicht die CAGE CLAMP®-Technologie einen wartungsfreien, entspannungsfreien Anschluss ohne Kontaktoxidation. Varianten mit anderen Polzahlen, Farben und gemischten Klemmenleisten sind konfigurierbar; weitere Informationen bietet der WAGO-Konfigurator.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,8384 kg
Artikelgewicht:	0,0131 kg
Abmessungen ( Länge × Breite × Höhe ):	3,10 × 1,63 × 4,40 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	9
Gesamte Anzahl der Potentiale	9
Anzahl Anschlusstypen	1
Anzahl der Ebenen	3
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	9

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	9

Geometrische Daten

Rastermaß	5,08 mm / 0.2 inch
Breite	16,34 mm / 0.643 inch
Höhe	44 mm / 1.732 inch
Höhe ab Oberfläche	40 mm / 1.575 inch
Tiefe	31 mm / 1.22 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme versetzt
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,198MJ
Gewicht	13,1 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	64 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4045454022969
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
