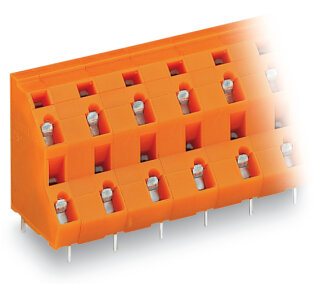

Doppelstock-Leiterplattenklemme 736-856 CAGE CLAMP 12-polig 2,5 mm²

Doppelstock-Leiterplattenklemme 736-856 CAGE CLAMP 12-polig 2,5 mm²

Artikelnummer: WAG-736-856
GTIN: 4044918911252
HAN: 736-856
Inhalt: 28 Stück

Hersteller WAGO

Doppelstock-Leiterplattenklemme 736-856, 12-polig, 2,5 mm², Rastermaß 10,16 mm, CAGE CLAMP®-Anschluss, orange.

164,97 €

5,89 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 215,91 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Doppelstock-Leiterplattenklemme 736-856 ist eine 12-polige Leiterplattenklemme mit CAGE CLAMP®-Universalanschluss für die THT-Montage auf Leiterplatten. Sie wird mit Betätigungswerkzeug bedient und verarbeitet Leiterquerschnitte von 0,08 bis 2,5 mm² in eindrähtiger und feindrähtiger Ausführung, wahlweise mit oder ohne Aderendhülse. Das Rastermaß beträgt 10,16 mm, die Breite 56,9 mm, die Höhe über der Platine 26,6 mm. Die Kontakte sind verzinnt, die Isolierung aus Polyamid PA66 (Brennbarkeitsklasse UL 94 V0). Der Temperaturbereich reicht von -60 bis +105 Grad Celsius. Die CAGE CLAMP®-Technik mit Käfigzugfeder ermöglicht die Anschlussvorbereitung ohne Aderendhülsen und Crimpen, die Eindrähtigkeit ist 5 bis 6 mm.

Anwendungsbereiche

Typische Anwendungen sind die Verdrahtung in Steuerungsplatinen von Frequenzumrichtern, in Schalt- und Regelgeräten sowie in Messwerterfassungsmodulen für die Automatisierungstechnik. In Feldgeräten mit dezentraler Elektronik wird diese Klemme für Sensor-Aktor-Verdrahtung eingesetzt.

Vorteile gegenüber Alternativen

Im Unterschied zu einfach gestockten Klemmen ermöglicht die Doppelstock-Bauweise eine höhere Anschlussflächendichte auf kompaktem Raum bei gleichem Rastermaß. Weitere Polzahlen und Farben sind konfigurierbar über den WAGO-Konfiguratorservice.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,4956 kg
Artikelgewicht:	0,0177 kg
Abmessungen ( Länge × Breite × Höhe ):	2,10 × 5,69 × 3,06 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	12
Gesamte Anzahl der Potentiale	12
Anzahl Anschlusstypen	1
Anzahl der Ebenen	2
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	12

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	12

Geometrische Daten

Rastermaß	10,16 mm / 0.4 inch
Breite	56,9 mm / 2.24 inch
Höhe	30,6 mm / 1.201 inch
Höhe ab Oberfläche	26,6 mm / 1.043 inch
Tiefe	21 mm / 0.827 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme versetzt
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,341MJ
Gewicht	17,7 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	28 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918911252
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
