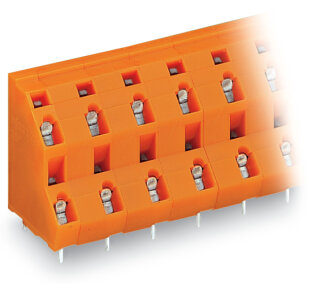

Doppelstock-Leiterplattenklemme 736-806 12-polig 2,5 mm² CAGE CLAMP orange

Doppelstock-Leiterplattenklemme 736-806 12-polig 2,5 mm² CAGE CLAMP orange

Artikelnummer: WAG-736-806
GTIN: 4044918909891
HAN: 736-806
Inhalt: 28 Stück

Hersteller WAGO

Doppelstock-Leiterplattenklemme 736-806, 12-polig, 2,5 mm², Rastermaß 10,16 mm, CAGE CLAMP®-Anschluss, orange.

164,97 €

5,89 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 215,91 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Doppelstock-Leiterplattenklemme 736-806 von WAGO ist eine 12-polige Leiterplattenklemme mit CAGE CLAMP®-Anschlusstechnik und orange Isolierwerkstoff aus Polyamid PA66. Das Rastermaß beträgt 10,16 mm, die Klemmstellen sind auf zwei Ebenen angeordnet. Die Klemme akzeptiert eindräthige und feindräthige Leiter im Querschnittsbereich 0,08 bis 2,5 mm² ohne erforderliche Aderendhülsen. Feindräthige Leiter mit Kunststoffkragen-Aderendhülsen können bis 1,5 mm² angeschlossen werden, ohne Kunststoffkragen bis 2,5 mm². Die Betätigung erfolgt über ein Betätigungswerkzeug, die Abisolierlänge liegt bei 5 bis 6 mm. Der Temperaturbereich erstreckt sich von -60 bis +105 °C. Die Kontaktoberfläche besteht aus Zinn, die Brennbarkeitsklasse nach UL 94 ist V0.

Anwendungsbereiche

Typische Einsatzfelder sind die Verdrahtung von Steuerungen in industriellen Schaltschränken, die Sensor-Aktor-Anbindung in Maschinensteuerungen sowie Leiterplatten-Durchführungen in Automatisierungsanlagen. Die Klemme wird mittels THT-Lötstifte auf die Leiterplatte gelötet, wobei Leiter in 45°-Winkel zur Platine eingeführt werden.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen ermöglicht die CAGE CLAMP®-Technologie werkzeugloses und wartungsfreies Anstecken ohne Vorbearbeitung der Leiter. WAGO bietet weitere Varianten mit abweichenden Polzahlen und Farben im Konfigurator an.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,4928 kg
Artikelgewicht:	0,0176 kg
Abmessungen ( Länge × Breite × Höhe ):	2,10 × 5,69 × 3,06 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	12
Gesamte Anzahl der Potentiale	12
Anzahl Anschlusstypen	1
Anzahl der Ebenen	2
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	12

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	12

Geometrische Daten

Rastermaß	10,16 mm / 0.4 inch
Breite	56,9 mm / 2.24 inch
Höhe	30,6 mm / 1.201 inch
Höhe ab Oberfläche	26,6 mm / 1.043 inch
Tiefe	21 mm / 0.827 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme in Reihe
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,341MJ
Gewicht	17,6 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	28 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918909891
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
