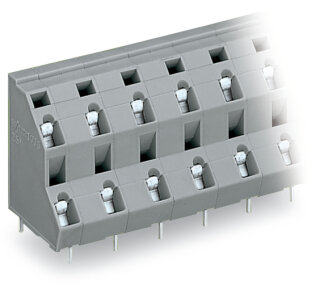

Doppelstock-Leiterplattenklemme 736-762 CAGE CLAMP 2,5 mm² 24-polig grau

Doppelstock-Leiterplattenklemme 736-762 CAGE CLAMP 2,5 mm² 24-polig grau

Artikelnummer: WAG-736-762
GTIN: 4044918911184
HAN: 736-762
Inhalt: 14 Stück

Doppelstock-Leiterplattenklemme 736-762, 24-polig, 2,5 mm², Rastermaß 10 mm, CAGE CLAMP®-Anschluss mit Betätigungswerkzeug.

131,71 €

9,41 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 204,92 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Doppelstock-Leiterplattenklemme 736-762 ist eine 24-polige Leiterplattenklemme der Serie 736 mit CAGE CLAMP®-Anschluss und Betätigungswerkzeug-Betätigung. Die Klemme akzeptiert Leiterquerschnitte von 0,08 bis 2,5 mm² sowohl als eindrähtiger als auch feindrähtiger Leiter, bei Aderendhülsen wahlweise mit oder ohne Kunststoffkragen. Das Rastermaß beträgt 10 mm, die Abmessungen sind 116,1 × 30,6 × 21 mm (Breite × Höhe × Tiefe). Die Kontakte sind verzinnt, die Montageart erfolgt per THT-Lötstiftbestückung auf der Leiterplatte mit versetzter Anordnung. Die Betriebstemperatur reicht von -60 bis +105 °C, das Isoliermaterial ist Polyamid PA66 nach UL 94 V0 (flammwidrig).

Anwendungsbereiche

Typische Anwendungen sind die Verdrahtung von Sensor-Aktor-Klemmenleisten in Steuerungsverteilern, die Anbindung von Steuersignalen in Schaltschränken für Automatisierungsanlagen sowie die modulare Anschlussgestaltung in Prüfständen und Messaufbauten. Ein weiteres Einsatzfeld ist die flexible Beschaltung von Feldgeräten in dezentralen I/O-Stationen von Fabrikautomationssystemen. Die werkzeuglose CAGE CLAMP®-Technologie mit Käfigzugfeder ermöglicht schnelle Änderungen der Verdrahtung ohne Aderendhülsen-Vorkrimpen. Weitere Varianten mit unterschiedlichen Polzahlen, Farben oder farbig gemischten Klemmenleisten sind über den WAGO Configurator oder den Vertrieb konfigurierbar.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,5012 kg
Artikelgewicht:	0,0358 kg
Abmessungen ( Länge × Breite × Höhe ):	2,10 × 11,61 × 3,06 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	24
Gesamte Anzahl der Potentiale	24
Anzahl Anschlusstypen	1
Anzahl der Ebenen	2
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	24

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	24

Geometrische Daten

Rastermaß	10 mm / 0.394 inch
Breite	116,1 mm / 4.571 inch
Höhe	30,6 mm / 1.201 inch
Höhe ab Oberfläche	26,6 mm / 1.043 inch
Tiefe	21 mm / 0.827 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme versetzt
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,662MJ
Gewicht	35,8 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	14 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918911184
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
