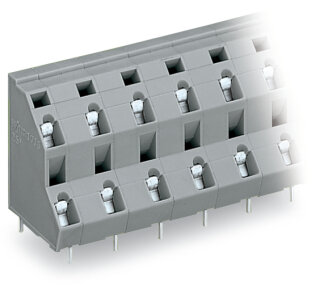

Doppelstock-Leiterplattenklemme 736-752 CAGE CLAMP 2,5 mm² 4-polig

Doppelstock-Leiterplattenklemme 736-752 CAGE CLAMP 2,5 mm² 4-polig

Artikelnummer: WAG-736-752
GTIN: 4044918911139
HAN: 736-752
Inhalt: 112 Stück

Doppelstock-Leiterplattenklemme 736-752, 4-polig, 2,5 mm², Rastermaß 10 mm, CAGE CLAMP®-Anschluss mit Betätigungswerkzeug.

269,58 €

2,41 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 351,86 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Doppelstock-Leiterplattenklemme 736-752 ist eine vierpolige Leiterplattenklemme mit CAGE CLAMP®-Anschluss für Leiterquerschnitte von 0,08 bis 2,5 mm² in zwei Ebenen. Die Klemme verfügt über ein Rastermaß von 10 mm und wird mittels Betätigungswerkzeug betätigt. Die technischen Hauptmerkmale umfassen einen Leiterquerschnittsbereich von 0,08 bis 2,5 mm² für Eindrähter und Feindrähter, einen Grenztemperaturbereich von -60 bis +105 °C, Abmessungen von 16,1 × 30,6 × 21 mm sowie eine Lötstiftlänge von 4 mm. Die Kontaktoberfläche ist verzinnt, das Gehäuse ist aus Polyamid PA66 mit Brennbarkeitsklasse V0 gefertigt. Die CAGE CLAMP®-Technologie ermöglicht den Anschluss aller Leiterarten ohne Vorbehandlung – das Aufcrimpen von Aderendhülsen ist nicht erforderlich.

Anwendungsbereiche

Typische Einsatzfelder sind die Verdrahtung in Steuerverteiler n und Schaltschrank-Leiterplatten, die Sensor-Aktor-Anbindung in Automatisierungsanlagen sowie die flexible Verschaltung in Messgeräten und Prüfständen.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen ermöglicht die werkzeuggebundene CAGE CLAMP®-Betätigung sichere, wartungsfreie Kontakte ohne Schraub-Löserisiken. Weitere Varianten mit anderen Polzahlen, Farben und Konfigurationen sind über den WAGO-Configurator erhältlich.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,6384 kg
Artikelgewicht:	0,0057 kg
Abmessungen ( Länge × Breite × Höhe ):	2,10 × 1,61 × 3,06 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	4
Gesamte Anzahl der Potentiale	4
Anzahl Anschlusstypen	1
Anzahl der Ebenen	2
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	4

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	4

Geometrische Daten

Rastermaß	10 mm / 0.394 inch
Breite	16,1 mm / 0.634 inch
Höhe	30,6 mm / 1.201 inch
Höhe ab Oberfläche	26,6 mm / 1.043 inch
Tiefe	21 mm / 0.827 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme versetzt
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,102MJ
Gewicht	5,7 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	112 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918911139
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
