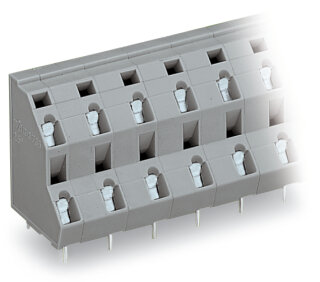

Doppelstock-Leiterplattenklemme 736-708 CAGE CLAMP 16-polig 2,5 mm²

Doppelstock-Leiterplattenklemme 736-708 CAGE CLAMP 16-polig 2,5 mm²

Artikelnummer: WAG-736-708
GTIN: 4044918909808
HAN: 736-708
Inhalt: 21 Stück

Hersteller WAGO

Doppelstock-Leiterplattenklemme 736-708, 16-polig, 2,5 mm² / 10 mm Rastermaß, CAGE CLAMP®-Anschluss, THT-Löttechnik.

161,04 €

7,67 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 210,67 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Doppelstock-Leiterplattenklemme 736-708 von WAGO ist eine 16-polige Leiterplattenklemme mit zwei Anschlussebenen und werkzeugbetätigtem CAGE CLAMP®-Universalanschluss. Die Klemme akzeptiert eindrähtiges und feindrähtiges Material im Bereich 0,08 bis 2,5 mm², wobei feindrähtiges Material auch mit Aderendhülsen (mit und ohne Kunststoffkragen) einsetzbar ist. Das Rastermaß beträgt 10 mm bei einer Gesamtbreite von 76,1 mm und einer Bauhöhe von 30,6 mm; die Tiefe liegt bei 21 mm. Die Kontakte bestehen aus Zinn, das Gehäuse aus Polyamid (PA66) mit Brennbarkeitsklasse V0 nach UL 94. Die Betriebstemperatur reicht von ?60 bis +105 °C, die Abisolierlängen liegen bei 5 bis 6 mm. Der Leiter wird zur Platine in einem 45°-Winkel eingeführt.

Anwendungsbereiche

Typische Einsatzfelder sind komplexe Steuerungsplatinen in Schaltschränken, Verpackungsmaschinen und dezentralen Automatisierungssystemen mit hoher Anschlussdichte. Die CAGE CLAMP®-Technologie ermöglicht die Verdrahtung ohne Aderendhülsen-Vorkrimpen, was den Montageaufwand in der Schaltschrankfertigung reduziert. Die Doppelstock-Ausführung mit zwei Ebenen nutzt Platinenfläche optimal, wenn parallele Anschlussreihen benötigt werden. WAGO bietet für diese Serie weitere Polzahlen und Farben an; Spezialvarianten sind über den Konfigurator oder den Vertrieb erhältlich.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,4977 kg
Artikelgewicht:	0,0237 kg
Abmessungen ( Länge × Breite × Höhe ):	2,10 × 7,61 × 3,06 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	16
Gesamte Anzahl der Potentiale	16
Anzahl Anschlusstypen	1
Anzahl der Ebenen	2
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	16

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	16

Geometrische Daten

Rastermaß	10 mm / 0.394 inch
Breite	76,1 mm / 2.996 inch
Höhe	30,6 mm / 1.201 inch
Höhe ab Oberfläche	26,6 mm / 1.043 inch
Tiefe	21 mm / 0.827 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme in Reihe
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,438MJ
Gewicht	23,7 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	21 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918909808
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
