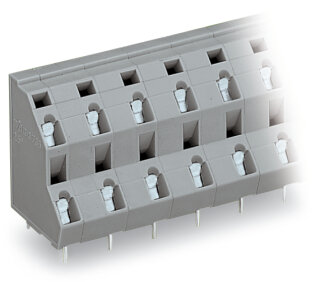

Doppelstock-Leiterplattenklemme 736-703 CAGE CLAMP 6-polig 2,5 mm² grau

Doppelstock-Leiterplattenklemme 736-703 CAGE CLAMP 6-polig 2,5 mm² grau

Artikelnummer: WAG-736-703
GTIN: 4044918914765
HAN: 736-703
Inhalt: 70 Stück

Doppelstock-Leiterplattenklemme 736-703, 6-polig, 2,5 mm², Rastermaß 10 mm, CAGE CLAMP®-Anschluss mit Betätigungswerkzeug.

195,10 €

2,79 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 303,21 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Doppelstock-Leiterplattenklemme 736-703 ist eine 6-polige Leiterplattenklemme mit CAGE CLAMP®-Anschlusstechnik für die THT-Montage auf Leiterplatten. Das Rastermaß beträgt 10 mm, die Abmessungen liegen bei 26,1 × 30,6 × 21 mm. Die Klemme akzeptiert eindrähtigen und feindrähtigen Leiter im Querschnittsbereich von 0,08 bis 2,5 mm² ohne Vorbehandlung, feindrähtiger Leiter mit Aderendhülse auch von 0,25 bis 1,5 mm² mit Kunststoffkragen. Der Temperaturbereich reicht von -60 bis +105 °C. Die CAGE CLAMP®-Anschlussart ermöglicht einen werkzeuglosen Anschluss über eine Käfigzugfeder und benötigt keine Aderendhülsen. Die Betätigung erfolgt mit dem separat erhältlichen Betätigungswerkzeug. Die Kontakte sind zinnbeschichtet, das Gehäuse aus Polyamid PA66 mit UL-94-V0-Brennbarkeitsklasse.

Anwendungsbereiche

Typische Einsätze liegen in der Verdrahtung von Steuerungsmodulen, Schaltschränken und Verteilerleisten, wo schnelle und sichere Anschlüsse ohne Crimp-Vorbereitung erforderlich sind. Auch in dezentralen Sensor-Aktor-Knoten und Feldgerätebaugruppen wird die Doppelstock-Variante für erhöhte Anschlussdichte eingesetzt.

Vorteile gegenüber Alternativen

Im Unterschied zu einfachen Schraubklemmen bietet die CAGE CLAMP®-Technologie wartungsfreie Kontaktgabe und Wiederöffnungssicherheit durch die Federkraft. WAGO bietet weitere Polzahlen, Farben und Varianten im Configurator an.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,6090 kg
Artikelgewicht:	0,0087 kg
Abmessungen ( Länge × Breite × Höhe ):	2,10 × 2,61 × 3,06 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	6
Gesamte Anzahl der Potentiale	6
Anzahl Anschlusstypen	1
Anzahl der Ebenen	2
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	6

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	6

Geometrische Daten

Rastermaß	10 mm / 0.394 inch
Breite	26,1 mm / 1.028 inch
Höhe	30,6 mm / 1.201 inch
Höhe ab Oberfläche	26,6 mm / 1.043 inch
Tiefe	21 mm / 0.827 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme in Reihe
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,158MJ
Gewicht	8,7 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	70 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918914765
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
