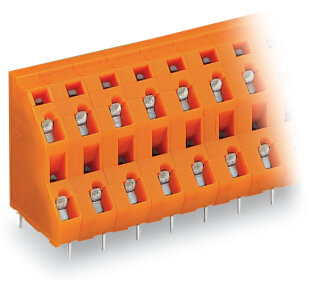

Doppelstock-Leiterplattenklemme 736-666 CAGE CLAMP 32-polig 2,5 mm²

Doppelstock-Leiterplattenklemme 736-666 CAGE CLAMP 32-polig 2,5 mm²

Artikelnummer: WAG-736-666
GTIN: 4044918911115
HAN: 736-666
Inhalt: 14 Stück

Doppelstock-Leiterplattenklemme 736-666, 32-polig, 2,5 mm², Rastermaß 7,62 mm, CAGE CLAMP, orange. Werkzeuglose Verdrahtung ohne Aderendhülsen-Vorbehandlung.

194,95 €

13,92 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 255,06 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Doppelstock-Leiterplattenklemme 736-666 ist eine 32-polige Leiterplattenklemme mit CAGE CLAMP® Anschlusstechnik und dient zur direkten Steckerverbindung von Schaltungsträger-Verdrahtung ohne Vorbehandlung. Das Produkt akzeptiert eindrähtigen und feindrähtigen Leiter im Bereich 0,08 bis 2,5 mm² und ermöglicht werkzeuggesteuerte Verdrahtung durch federgesperrte Käfigzugfedern. Die Kontaktoberfläche besteht aus Zinn, das Isoliermaterial ist flammhemmend Polyamid PA66 (Brennbarkeitsklasse UL 94 V0). Das Rastermaß von 7,62 mm und die Baugröße von 120,4 × 30,6 × 21 mm erlauben kompakte Leiterplattenintegration. Der Temperaturbereich liegt zwischen -60 und +105 °C. Die Klemme wird durch THT-Lötstifte auf die Leiterplatte kontaktiert, die Abisolierlänge beträgt 5 bis 6 mm.

Anwendungsbereiche

Typische Anwendungsfelder sind modulare Steckersysteme in Schaltschränken und Verteileranlagen, Sensor-Aktor-Anbindung an dezentrale Ein- und Ausgabebaugruppen sowie Verdrahtung von SPS-Eingängen und Steuergeräten.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen bietet CAGE CLAMP® schnellere Montage ohne Werkzeugwechsel und sichere Kontaktierung feindrähtiger Leiter auch ohne Aderendhülsen-Einsatz. Weitere Varianten mit abweichenden Polzahlen und Farben können über den WAGO-Konfigurator oder Vertrieb angefordert werden.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,6020 kg
Artikelgewicht:	0,0430 kg
Abmessungen ( Länge × Breite × Höhe ):	2,10 × 12,04 × 3,06 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	32
Gesamte Anzahl der Potentiale	32
Anzahl Anschlusstypen	1
Anzahl der Ebenen	2
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	32

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	32

Geometrische Daten

Rastermaß	7,62 mm / 0.3 inch
Breite	120,4 mm / 4.74 inch
Höhe	30,6 mm / 1.201 inch
Höhe ab Oberfläche	26,6 mm / 1.043 inch
Tiefe	21 mm / 0.827 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme versetzt
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,736MJ
Gewicht	43 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	14 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918911115
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
