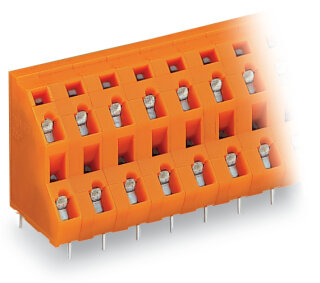

Doppelstock-Leiterplattenklemme 736-653 CAGE CLAMP 2,5 mm² 6-polig

Doppelstock-Leiterplattenklemme 736-653 CAGE CLAMP 2,5 mm² 6-polig

Artikelnummer: WAG-736-653
GTIN: 4044918911047
HAN: 736-653
Inhalt: 84 Stück

Hersteller WAGO

Doppelstock-Leiterplattenklemme 736-653, 6-polig, 2,5 mm², Rastermaß 7,62 mm, CAGE CLAMP®-Anschluss, orange.

222,26 €

2,65 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 345,86 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Doppelstock-Leiterplattenklemme 736-653 von WAGO ist eine sechspolige Leiterplattenklemme mit CAGE CLAMP®-Anschlusstechnik für Leiterquerschnitte von 0,08 bis 2,5 mm². Das Rastermaß beträgt 7,62 mm, die Abmessungen sind 21,34 × 30,6 × 21 mm (Breite × Höhe × Tiefe). Die Klemme wird durch ein Betätigungswerkzeug betätigt und verfügt über THT-Lötstiftanordnung mit versetzten Lötstiften. Der Temperaturbereich liegt zwischen ?60 und +105 °C, die Kontakte sind verzinnt und das Gehäuse aus Polyamid PA66 mit Brennbarkeitsklasse V0. Die CAGE CLAMP®-Technologie ermöglicht den werkzeuglosen Leiteranschluss ohne Aderendhülsen-Vorbehandlung. Eindräht- und Feindrahtleiter (0,08 bis 2,5 mm²) sind zugelassen, Feindrahtleiter mit Kunststoffkragen bis 1,5 mm², ohne Kragen bis 2,5 mm². Die erforderliche Abisolierlänge beträgt 5 bis 6 mm, der Leiter wird im 45-Grad-Winkel zur Platine eingeführt. Die orange Isolierstoffgruppe I bietet gute Sichtbarkeit in Schaltschränken und Steuerverteilern.

Anwendungsbereiche

Typische Anwendungen sind Sensor-Aktor-Verdrahtung in dezentralisierten Steuerungen, Feldgeräteanschlüsse in Prozessleitsystemen sowie Schnellverdrahtung in Automations- und Verpackungsmaschinen. Im Bereich industrieller Steuerungen wird diese Klemme häufig für Signalverteilung und Feldgeräteanbindung eingesetzt. Die Doppelstock-Ausführung mit zwei Ebenen ermöglicht kompakte Leiterplattenauslegung.

Vorteile gegenüber Alternativen

Im Unterschied zu einfachen Ebenenklemmen bietet die Doppelstock-Variante doppelte Klemmenleisten pro Rasterposition und damit höhere Anschlussdichte auf gleicher Platinenfläche. WAGO bietet über den Konfigurator weitere Varianten mit anderen Polzahlen, Farben und Konfigurationen an.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,6804 kg
Artikelgewicht:	0,0081 kg
Abmessungen ( Länge × Breite × Höhe ):	2,10 × 2,13 × 3,06 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	6
Gesamte Anzahl der Potentiale	6
Anzahl Anschlusstypen	1
Anzahl der Ebenen	2
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	6

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	6

Geometrische Daten

Rastermaß	7,62 mm / 0.3 inch
Breite	21,34 mm / 0.84 inch
Höhe	30,6 mm / 1.201 inch
Höhe ab Oberfläche	26,6 mm / 1.043 inch
Tiefe	21 mm / 0.827 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme versetzt
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,138MJ
Gewicht	8,1 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	84 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918911047
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
