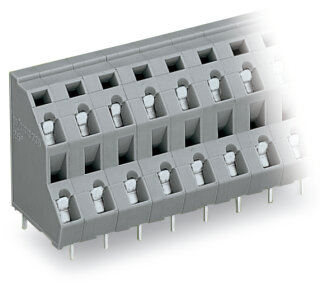

Doppelstock-Leiterplattenklemme 736-552 CAGE CLAMP 2,5 mm² 4-polig grau

Doppelstock-Leiterplattenklemme 736-552 CAGE CLAMP 2,5 mm² 4-polig grau

Artikelnummer: WAG-736-552
GTIN: 4044918910903
HAN: 736-552
Inhalt: 133 Stück

Doppelstock-Leiterplattenklemme 736-552, 4-polig, 2,5 mm², Rastermaß 7,5 mm, CAGE CLAMP®-Anschluss. Werkzeuglose Verdrahtung von Drähten 0,08 bis 2,5 mm² ohne.

305,25 €

2,30 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 398,84 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Doppelstock-Leiterplattenklemme 736-552 ist eine vierpolige Leiterplattenklemme mit CAGE CLAMP®-Anschlusstechnik von WAGO für die Direktverdrahtung von Leiterplatten. Die Klemme akzeptiert Leiterquerschnitte von 0,08 bis 2,5 mm² sowohl für ein- als auch für mehradrige Leiter, mit und ohne Aderendhülse. Das Rastermaß beträgt 7,5 mm bei Abmessungen von 13,6 × 30,6 × 21 mm. Die Anschlussdaten umfassen vier Klemmstellen auf zwei Ebenen mit Betätigung durch Betätigungswerkzeug und THT-Lötstift-Montage (4 mm Länge, versetzt angeordnet). Der Temperaturbereich erstreckt sich von -60 bis +105 °C. Die graue PA66-Isolierung erreicht die Brennbarkeitsklasse UL 94 V0. Die CAGE CLAMP®-Federtechnik ermöglicht den schnellen Anschluss aller Leiterarten ohne Vorbehandlung — besonders vorteilhaft für Schaltschrank-Steuerungen, SPS-Eingangsbeschaltungen und Sensor-Aktor-Anbindungen bei Automatisierungsanlagen.

Vorteile gegenüber Alternativen

Im Vergleich zu Schraubklemmen bietet die CAGE CLAMP®-Ausführung kürzere Verdrahtungszeiten und keine Drehmoment-Kontrolle nötig. Weitere Varianten mit anderen Polzahlen und Farben sind über den WAGO-Configurator konfigurierbar.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,7049 kg
Artikelgewicht:	0,0053 kg
Abmessungen ( Länge × Breite × Höhe ):	2,10 × 1,36 × 3,06 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	4
Gesamte Anzahl der Potentiale	4
Anzahl Anschlusstypen	1
Anzahl der Ebenen	2
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	4

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	4

Geometrische Daten

Rastermaß	7,5 mm / 0.295 inch
Breite	13,6 mm / 0.535 inch
Höhe	30,6 mm / 1.201 inch
Höhe ab Oberfläche	26,6 mm / 1.043 inch
Tiefe	21 mm / 0.827 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme versetzt
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,09MJ
Gewicht	5,3 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	133 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918910903
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
