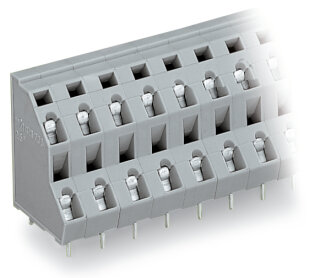

Doppelstock-Leiterplattenklemme 736-508 CAGE CLAMP 16-polig 2,5 mm²

Doppelstock-Leiterplattenklemme 736-508 CAGE CLAMP 16-polig 2,5 mm²

Artikelnummer: WAG-736-508
GTIN: 4044918909532
HAN: 736-508
Inhalt: 28 Stück

Doppelstock-Leiterplattenklemme 736-508, 16-polig, 2,5 mm², Rastermaß 7,5 mm, CAGE CLAMP®. Werkzeuglose Verdrahtung ohne Aderendhülsen, THT-Löttechnik, grau.

203,76 €

7,28 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 266,56 €

● Bestellbar, Lieferzeit 3 - 6 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Doppelstock-Leiterplattenklemme 736-508 ist eine 16-polige Leiterplattenklemme mit zwei gestapelten Ebenen für platzsparende Schaltschrank-Verdrahtung. Sie arbeitet nach dem CAGE CLAMP®-Prinzip und nimmt Leiterquerschnitte von 0,08 bis 2,5 mm² auf, sowohl eindrähtiger als auch feindrähtiger Leiter. Die Klemme verfügt über ein Rastermaß von 7,5 mm und wird mittels Betätigungswerkzeug bedient. Die Kontakte sind zinnbeschichtet und bearbeiten sich über THT-Lötstifte von 4 mm Länge auf der Leiterplatte. Die Abmessungen betragen 58,6 × 30,6 × 21 mm und der Leiter wird in 45°-Winkel zur Platine eingeführt.

Anwendungsbereiche

Typische Anwendungen sind die Feldverdrahtung in SPS-Eingangsbeschaltungen, die I/O-Anbindung in Maschinensteuerungen sowie die Sensor-Aktor-Verdrahtung in Automatisierungsanlagen. Besonders bei beengten Verhältnissen im Schaltschrank bietet die Doppelstock-Ausführung Platzersparnis gegenüber zwei Einfach-Klemmenreihen. Der Temperaturbereich von ?60 bis +105 °C erlaubt den Einsatz auch in klimatisierten Verteilern und in moderaten Warmluftumgebungen. Die CAGE CLAMP®-Technologie ermöglicht das direkte Anschließen von Freileitern und feindrähtigen Leitern mit oder ohne Aderendhülse — eine Vorbehandlung durch Crimpen ist nicht erforderlich.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Schraubklemmen entfällt damit das Nachziehen und die visuelle Kontrolle auf Kontaktqualität wird durch die standardisierte Federkraft sichergestellt. Das Polyamid-Hauptgehäuse der Brennbarkeitsklasse V0 (UL 94) bietet Sicherheit in brandkritischen Steuerungsumgebungen. Weitere Varianten mit abweichender Polzahl, Farbe oder Konfiguration sind über den WAGO-Konfigurationsservice verfügbar.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,5824 kg
Artikelgewicht:	0,0208 kg
Abmessungen ( Länge × Breite × Höhe ):	2,10 × 5,86 × 3,06 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	16
Gesamte Anzahl der Potentiale	16
Anzahl Anschlusstypen	1
Anzahl der Ebenen	2
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	16

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	16

Geometrische Daten

Rastermaß	7,5 mm / 0.295 inch
Breite	58,6 mm / 2.307 inch
Höhe	30,6 mm / 1.201 inch
Höhe ab Oberfläche	26,6 mm / 1.043 inch
Tiefe	21 mm / 0.827 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme in Reihe
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,354MJ
Gewicht	20,8 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	28 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918909532
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
