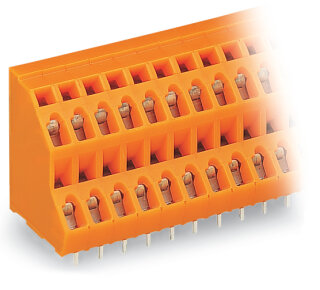

Doppelstock-Leiterplattenklemme 736-308 CAGE CLAMP 16-polig 2,5 mm²

Doppelstock-Leiterplattenklemme 736-308 CAGE CLAMP 16-polig 2,5 mm²

Artikelnummer: WAG-736-308
GTIN: 4044918914154
HAN: 736-308
Inhalt: 42 Stück

Doppelstock-Leiterplattenklemme 736-308, 16-polig, 2,5 mm², Rastermaß 5,08 mm, CAGE CLAMP®. Werkzeuggebundener Anschluss für Leiterquerschnitte 0,08 bis 2,5.

288,59 €

6,87 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 377,35 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Doppelstock-Leiterplattenklemme 736-308 ist eine 16-polige Leiterplattenklemme für Leiterquerschnitte von 0,08 bis 2,5 mm² mit CAGE CLAMP®-Anschlusstechnik. Das Rastermaß beträgt 5,08 mm, die Abmessungen liegen bei 41,74 × 30,6 × 21 mm. Die Klemme wird per THT auf die Leiterplatte gelötet und besitzt eine Kontaktoberfläche aus Zinn. Die Betätigung erfolgt mit einem Betätigungswerkzeug. Sowohl eindräthige als auch feindrähtige Leiter lassen sich anschließen. Feindrähtige Leiter mit Aderendhülse mit Kunststoffkragen sind bis 1,5 mm² möglich, ohne Kunststoffkragen bis 2,5 mm². Die erforderliche Abisolierlänge liegt bei 5 bis 6 mm. Der Leiter wird im 45°-Winkel zur Platine eingefädelt.

Anwendungsbereiche

Typische Einsatzfelder sind die Verdrahtung von Steuerungsleiterplatten in Schaltschränken, die Anbindung von Sensor-Aktor-Modulen an zentrale Automatisierungssysteme sowie die Realisierung von fliegenden Steckverbindungen in Verpackungs- und Förderanlagen. Die Klemme eignet sich auch als Durchführungssteckverbinder zwischen verschiedenen Montageplattformen.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen ermöglicht die CAGE CLAMP®-Technologie den Anschluss ohne Aderendhülsen und ohne Werkzeugverschleiß bei wiederholtem Öffnen und Schließen. Der Temperaturbereich liegt bei -60 bis +105 °C, das Isoliermaterial ist Polyamid PA66 mit Brennbarkeitsklasse V0 nach UL 94. Weitere Polzahlen, Farben und Konfigurationen sind über den WAGO-Konfigurator erhältlich.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,7812 kg
Artikelgewicht:	0,0186 kg
Abmessungen ( Länge × Breite × Höhe ):	2,10 × 4,17 × 3,06 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	16
Gesamte Anzahl der Potentiale	16
Anzahl Anschlusstypen	1
Anzahl der Ebenen	2
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	16

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	16

Geometrische Daten

Rastermaß	5,08 mm / 0.2 inch
Breite	41,74 mm / 1.643 inch
Höhe	30,6 mm / 1.201 inch
Höhe ab Oberfläche	26,6 mm / 1.043 inch
Tiefe	21 mm / 0.827 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme in Reihe
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	orange
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,284MJ
Gewicht	18,6 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	42 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918914154
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
