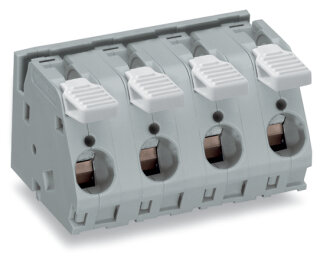

Leiterplattenklemme 2716-253 CAGE CLAMP 16 mm² 3-polig Hebel

Leiterplattenklemme 2716-253 CAGE CLAMP 16 mm² 3-polig Hebel

Artikelnummer: WAG-2716-253
GTIN: 4045454739492
HAN: 2716-253
Inhalt: 24 Stück

3-polige Leiterplattenklemme mit CAGE CLAMP®-Anschlusssystem, 16 mm², Hebelbetätigung. Für THT-Löt-Montage auf Leiterplatten in Schaltschränken und.

114,59 €

4,77 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 178,21 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Leiterplattenklemme 2716-253 ist eine dreipolige Anschlusskomponente mit CAGE CLAMP®-Universalanschluss für die direkte Montage auf Leiterplatten. Das Klemmsystem akzeptiert Einzeladern von 1,5 bis 16 mm² ohne Aderendhülsen-Crimpung und wird mittels Hebel betätigt. Die Klemmstelle sichert den Leiter über eine Käfigzugfeder und erlaubt ein Vordrähen mit 30° zur Leiterplatte, was den Verdrahtungsaufwand in beengten Schaltschränken reduziert. Das Rastermaß von 15 mm ermöglicht dichte Reihenmontage; die Gesamtabmessungen betragen 40 x 33,3 x 35 mm. Das Isoliermaterial ist Polyamid PA66 mit der Brennbarkeitsklasse V0 nach UL 94. Die Kontakte bestehen aus Elektrolytkupfer mit Zinnoberfläche, die Federschenkel aus Chrom-Nickel-Stahl. Der Temperaturbereich liegt zwischen -60 und +105 °C. Eine Brückungsaufnahme ermöglicht die Verbindung von Nachbarklemmstellen.

Anwendungsbereiche

Typische Einsatzfelder sind die Verdrahtung von Sensor-Aktor-Anbindungen in Steuerungsverteilern, die Anschlussbeskaltung von Frequenzumrichtern und die Signalverdrahtung in Automatisierungsanlagen.

Vorteile gegenüber Alternativen

Im Unterschied zu Durchgangsklemmleisten erfordert die Leiterplattenvariante keine zusätzlichen Verdrahtungsebenen auf dem Gehäuse, sondern nutzt die vorhandene Leiterplatte als Montageträger. Dies spart Bauraum und Verdrahtungszeit. Weitere Polzahlen sowie farbige Varianten sind konfigurierbar.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,8760 kg

Artikelgewicht:

0,0365 kg

Abmessungen ( Länge × Breite × Höhe ):

3,50 × 4,00 × 3,33 cm

Technische Daten:

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	3
Gesamte Anzahl der Potentiale	3
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Hebel
Eindrähtiger Leiter	1,5 ... 16 mm² / 16 ... 6 AWG
Feindrähtiger Leiter	1,5 ... 16 mm² / 16 ... 6 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	1,5 ... 10 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	1,5 ... 10 mm²
Abisolierlänge	12 ... 13 mm / 0.47 ... 0.51 inch
Leiteranschlussrichtung zur Leiterplatte	30°
Polzahl	3

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Hebel
Eindrähtiger Leiter	1,5 ... 16 mm² / 16 ... 6 AWG
Feindrähtiger Leiter	1,5 ... 16 mm² / 16 ... 6 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	1,5 ... 10 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	1,5 ... 10 mm²
Abisolierlänge	12 ... 13 mm / 0.47 ... 0.51 inch
Leiteranschlussrichtung zur Leiterplatte	30°
Polzahl	3

Geometrische Daten

Rastermaß	15 mm / 0.591 inch
Breite	40 mm / 1.575 inch
Höhe	33,3 mm / 1.311 inch
Höhe ab Oberfläche	28,8 mm / 1.134 inch
Tiefe	35 mm / 1.378 inch
Lötstiftlänge	4,5 mm
Lötstiftabmessungen	0,95 x 1,2 mm
Bohrlochdurchmesser mit Toleranz	1,6 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	über die gesamte Klemmenleiste in Reihe
Anzahl der Lötstifte pro Potential	4

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,589MJ
Gewicht	36,5 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	24 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4045454739492
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
