Produktbeschreibung

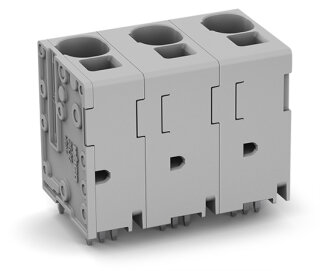

Die Leiterplattenklemme 2636-3355 von WAGO ist eine 5-polige Durchsteckklemme mit Push-in CAGE CLAMP-Technologie für Leiterplattenmontage. Sie verbindet starre Leiter von 0,75 bis 16 mm² sowie feindrähtige Leiter mit Aderendhülse werkzeuglos direkt in die Klemmstellen. Das Rastermaß von 15 mm ermöglicht dichte Bestückung auf Leiterplatten; die Abmessungen betragen 71,6 × 35,3 × 24,8 mm. Die Kontakte sind verzinnt und bieten optimale Leitung bei minimierten Kontaktwiderständen. Die Betätigung erfolgt über ein Betätigungswerkzeug; die Verlötung geschieht per THT mit 6 Lötstiften pro Potential über die gesamte Klemmenleiste verteilt.
Anwendungsbereiche
Typische Einsätze sind die Feldverdrahtung in Schaltschrank-Steuerplatinen, die Sensor-Aktor-Ankopplung an dezentrale Klemmen sowie die modulare Stromversorgung in kompakten Schaltschränken. Die Temperaturbeständigkeit reicht von ?60 °C bis +105 °C im Dauergebrauch, was auch für raue Umgebungen in Maschinen und Anlagen qualifiziert.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen entfällt die Aderendhülse und das zeitaufwendige Abisolieren; die Push-in-Technik spart Montagezeit und reduziert Fehlerquellen bei der Verdrahtung. WAGO bietet weitere Varianten mit anderen Polzahlen, Farben und Bedruckung über seinen Online-Konfigurator an.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,6874 kg
|
| Artikelgewicht: |
0,0491 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,48 × 7,16 × 3,53 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Varianten: |
Andere PolzahlenDirekte BedruckungAndere FarbenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
5 |
| Gesamte Anzahl der Potentiale |
5 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Eindrähtiger Leiter |
0,75 ... 16 mm² / 18 ... 4 AWG |
| Feindrähtiger Leiter |
0,75 ... 25 mm² / 18 ... 4 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,75 ... 16 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,75 ... 16 mm² |
| Feindrähtiger Leiter; mit Twin-Aderendhülse |
0,75 ... 6 mm² |
| Abisolierlänge |
18 ... 20 mm / 0.71 ... 0.79 inch |
| Leiteranschlussrichtung zur Leiterplatte |
90° |
| Polzahl |
5 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Eindrähtiger Leiter |
0,75 ... 16 mm² / 18 ... 4 AWG |
| Feindrähtiger Leiter |
0,75 ... 25 mm² / 18 ... 4 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,75 ... 16 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,75 ... 16 mm² |
| Feindrähtiger Leiter; mit Twin-Aderendhülse |
0,75 ... 6 mm² |
| Abisolierlänge |
18 ... 20 mm / 0.71 ... 0.79 inch |
| Leiteranschlussrichtung zur Leiterplatte |
90° |
| Polzahl |
5 |
Geometrische Daten
| Rastermaß |
15 mm / 0.591 inch |
| Breite |
71,6 mm / 2.819 inch |
| Höhe |
35,3 mm / 1.39 inch |
| Höhe ab Oberfläche |
31,3 mm / 1.232 inch |
| Tiefe |
24,8 mm / 0.976 inch |
| Lötstiftlänge |
4 mm
|
| Lötstiftabmessungen |
1,2 x 1 mm |
| Bohrlochdurchmesser mit Toleranz |
1,7 (+0,1) mm |
Mechanische Daten
| Montageart |
Durchführungsmontage |
| für Gehäusedurchführung geeignet |
Ja |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
6 |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,226MJ |
| Gewicht |
49,1 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
14 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4066966515398 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
