Produktbeschreibung

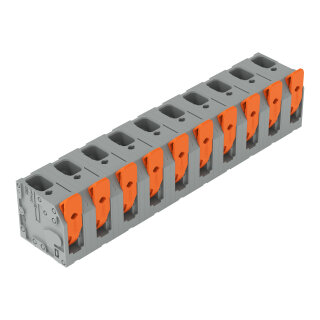

Die Leiterplattenklemme 2606-3360 von WAGO ist eine 10-polige Leiterplattenklemme mit Push-in CAGE CLAMP®-Anschlusstechnik und Hebelbetätigung. Sie ermöglicht werkzeuglose Verdrahtung sowohl starrer als auch feindrähtiger Leiter mit Aderendhülse direkt in die Klemmstelle. Die Klemme ist für Leiterquerschnitte von 0,2 bis 10 mm² ausgelegt und arbeitet im Temperaturbereich von -60 bis +105 °C, was sie für anspruchsvolle Industrieumgebungen qualifiziert. Das Rastermaß beträgt 12,5 mm, die Montageart ist THT (Through Hole Technology) auf der Leiterplatte mit 90-Grad-Leitereinführung. Die Kontakte bestehen aus Zinnoberfläche für gute Leitfähigkeit und Korrosionsbeständigkeit.
Anwendungsbereiche
Typische Einsatzfelder sind die Sensor- und Aktor-Verdrahtung in Schaltschränken, Industriesteuerungen und mobilen Applikationen in der Bahntechnik gemäß DIN EN 50155. Die Klemme wurde nach DIN EN 61373 auf Schwingfestigkeit geprüft (5 g Beschleunigung, 5–150 Hz) und erfüllt damit auch höchste Anforderungen für Fahrzeugelektronik.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen oder Steckverbindern mit Werkzeugabhängigkeit ermöglicht die Push-in-Technologie schnelle und fehlerfreie Verdrahtung ohne separates Abziegewerkzeug, was besonders in der Serienproduktion Zeit einspart. Die erforderliche Abisolierlänge liegt bei 11 bis 13 mm, was handwerklich präzise umsetzbar ist.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,4800 kg
|
| Artikelgewicht: |
0,0600 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,40 × 12,15 × 3,10 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Varianten: |
Andere PolzahlenDirekte BedruckungAndere FarbenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
10 |
| Gesamte Anzahl der Potentiale |
10 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Hebel |
| Eindrähtiger Leiter |
0,2 ... 10 mm² / 24 ... 8 AWG |
| Feindrähtiger Leiter |
0,2 ... 10 mm² / 24 ... 8 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 6 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 6 mm² |
| Feindrähtiger Leiter; mit Twin-Aderendhülse |
0,25 ... 2,5 mm² |
| Abisolierlänge |
11 ... 13 mm / 0.43 ... 0.51 inch |
| Leiteranschlussrichtung zur Leiterplatte |
90° |
| Polzahl |
10 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Hebel |
| Eindrähtiger Leiter |
0,2 ... 10 mm² / 24 ... 8 AWG |
| Feindrähtiger Leiter |
0,2 ... 10 mm² / 24 ... 8 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 6 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 6 mm² |
| Feindrähtiger Leiter; mit Twin-Aderendhülse |
0,25 ... 2,5 mm² |
| Abisolierlänge |
11 ... 13 mm / 0.43 ... 0.51 inch |
| Leiteranschlussrichtung zur Leiterplatte |
90° |
| Polzahl |
10 |
Geometrische Daten
| Rastermaß |
12,5 mm / 0.492 inch |
| Breite |
121,5 mm / 4.783 inch |
| Höhe |
31 mm / 1.22 inch |
| Höhe ab Oberfläche |
27 mm / 1.063 inch |
| Tiefe |
24 mm / 0.945 inch |
| Lötstiftlänge |
4 mm
|
| Lötstiftabmessungen |
1,5 x 1,2 mm |
| Bohrlochdurchmesser mit Toleranz |
2 (+0,1) mm |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
1,012MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht |
60 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Umweltprüfungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort |
Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen |
Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz |
f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung |
5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse |
5 Std. |
| Prüfrichtungen |
X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen |
Bestanden |
| Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens |
Prüfung nach Pkt. 9 der Norm bestanden |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen |
Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse |
Bestanden |
| Schockprüfung |
Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform |
Halbsinus |
| Schockdauer |
30 ms
|
| Anzahl der Schocks Achse |
3 pos. und 3 neg. |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen |
Bestanden |
Kaufmännische Daten
| VPE (UVPE) |
8 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4066966393460 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
