Produktbeschreibung

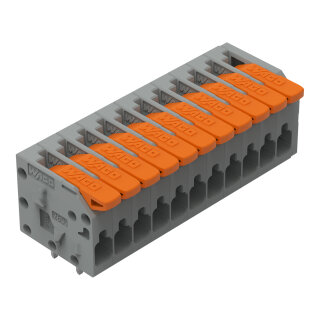

Die Leiterplattenklemme 2601-1111 von WAGO ist eine 11-polige Anschlussleiste mit Push-in CAGE CLAMP®-Technologie für die direkte Leiterplattenmontage. Die Klemme akzeptiert Leiterquerschnitte von 0,14 bis 1,5 mm² bei eindrähtigen Leitern sowie 0,14 bis 1,5 mm² bei feindrähtigen Leitern mit Aderendhülse. Die Betätigung erfolgt durch einen Hebel, der das kontaktlose Einstecken sowie Ziehen des Leiters ermöglicht. Das Rastermaß beträgt 3,5 mm, die Gesamtabmessungen sind 40 × 16,35 × 16,58 mm, die Lötstifte haben eine Länge von 3,6 mm.
Anwendungsbereiche
Typische Einsatzfelder sind die Verschaltung von Sensorik und Steuerungseingängen in kompakten Schaltschränken, etwa für SPS-Stromversorgungen und Signalverdrahtung in Verpackungsmaschinen. Ein weiterer Anwendungsbereich ist die Anbindung von Feldgeräten in dezentralen Steuerungsverteilern, wo werkzeuglose Verdrahtung Montagezeit spart. Der Temperaturbereich von -60 bis +105 °C ermöglicht den Einsatz in klimatisch unterschiedlichen Umgebungen. Das Isoliermaterial ist Polyamid (PA66), die Kontaktoberfläche besteht aus Zinn.
Vorteile gegenüber Alternativen
Im Vergleich zu Schraubklemmen ermöglicht die Push-in CAGE CLAMP®-Technik schnellere Verdrahtung ohne Drehmomentprüfung und ohne Werkzeug. Andere Polzahlen sowie Druckkonfigurationen sind über den WAGO-Konfigurator erhältlich.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,4250 kg
|
| Artikelgewicht: |
0,0085 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,66 × 4,00 × 1,64 cm |
Technische Daten
Hinweise
| Varianten: |
Andere PolzahlenDirekte BedruckungAndere FarbenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
11 |
| Gesamte Anzahl der Potentiale |
11 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Hebel |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 1,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Hinweis (Leiterquerschnitt) |
Bei nicht ausreichender Knicksteifigkeit der Leiter (26 AWG) ist die Klemmstelle per Hebel zu öffnen. |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
11 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Hebel |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 1,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Hinweis (Leiterquerschnitt) |
Bei nicht ausreichender Knicksteifigkeit der Leiter (26 AWG) ist die Klemmstelle per Hebel zu öffnen. |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
11 |
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
40 mm / 1.575 inch |
| Höhe |
16,35 mm / 0.644 inch |
| Höhe ab Oberfläche |
12,75 mm / 0.502 inch |
| Tiefe |
16,58 mm / 0.653 inch |
| Lötstiftlänge |
3,6 mm
|
| Lötstiftabmessungen |
1 x 0,5 mm |
| Bohrlochdurchmesser mit Toleranz |
1,2 (+0,1) mm |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,126MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht |
8,5 g
|
Neue Funktion
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4066966242201 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
