Produktbeschreibung

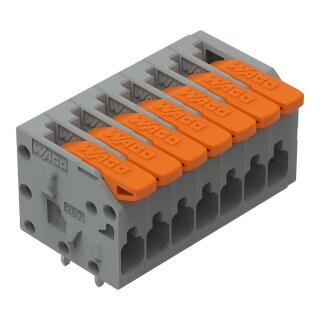

Die Leiterplattenklemme 2601-1107 ist eine 7-polige Steckverbinderlösung mit Push-in CAGE CLAMP®-Technologie von WAGO für direkte Leiteranschlüsse ohne Werkzeug. Das System akzeptiert sowohl starre als auch feindrähtige Leiter (mit oder ohne Aderendhülse) und vereinigt damit mehrere Verdrahtungsansätze in einer Klemme. Technisch bietet die Klemme einen Leiterquerschnittsbereich von 0,14 bis 1,5 mm² (für direkt steckbare Leiter 0,5 bis 1,5 mm²), ein Rastermaß von 3,5 mm und Abmessungen von 26 × 16,35 × 16,58 mm. Die Hebelbetätigung ermöglicht einfaches Einführen und sicheres Verriegeln. Die Kontaktoberfläche ist verzinnt. Der Temperaturbereich erstreckt sich von -60 bis +105 °C (Dauergebrauch), das Isoliermaterial ist Polyamid PA66. Montage erfolgt via THT-Lötstifte (1 × 0,5 mm, Länge 3,6 mm), wobei zwei Lötstifte pro Potential verwendet werden.
Anwendungsbereiche
Typische Anwendungsfelder sind Automatisierungsgeräte, industrielle Steuerplatten und Verdrahtungssysteme in Schaltschränken, wo flexible Anschlussoptionen für verschiedene Leiterarten erforderlich sind. Auch in Verpackungsmaschinen und SPS-I/O-Modulen wird diese Klemme eingesetzt. Alternativ erhältlich sind Varianten mit anderen Polzahlen, Farben und direkter Bedruckung über den WAGO-Configurator.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,3850 kg
|
| Artikelgewicht: |
0,0055 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,66 × 2,60 × 1,64 cm |
Technische Daten
Hinweise
| Varianten: |
Andere PolzahlenDirekte BedruckungAndere FarbenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
7 |
| Gesamte Anzahl der Potentiale |
7 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Hebel |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 1,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Hinweis (Leiterquerschnitt) |
Bei nicht ausreichender Knicksteifigkeit der Leiter (26 AWG) ist die Klemmstelle per Hebel zu öffnen. |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
7 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Hebel |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,5 ... 1,5 mm² / 22 ... 14 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Hinweis (Leiterquerschnitt) |
Bei nicht ausreichender Knicksteifigkeit der Leiter (26 AWG) ist die Klemmstelle per Hebel zu öffnen. |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
7 |
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
26 mm / 1.024 inch |
| Höhe |
16,35 mm / 0.644 inch |
| Höhe ab Oberfläche |
12,75 mm / 0.502 inch |
| Tiefe |
16,58 mm / 0.653 inch |
| Lötstiftlänge |
3,6 mm
|
| Lötstiftabmessungen |
1 x 0,5 mm |
| Bohrlochdurchmesser mit Toleranz |
1,2 (+0,1) mm |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Klemmenleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
2 |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,082MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht |
5,5 g
|
Neue Funktion
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
70 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4066966241952 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
