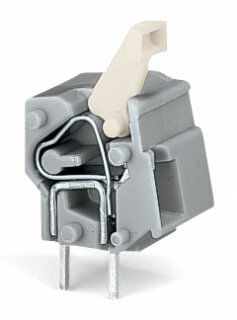

Anreihbare Leiterplattenklemme 257-764 CAGE CLAMP 2,5 mm² blau

Anreihbare Leiterplattenklemme 257-764 CAGE CLAMP 2,5 mm² blau

Artikelnummer: WAG-257-764
GTIN: 4044918679053
HAN: 257-764
Inhalt: 100 Stück

1-polige anreihbare Leiterplattenklemme 257-764, CAGE CLAMP®, 0,08–2,5 mm², Drücker, THT-Lötung. Für Sensor- und Aktor-Verdrahtung in Steuerungsgeräten.

31,75 €

0,32 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 49,98 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die anreihbare Leiterplattenklemme 257-764 von WAGO ist eine 1-polige Leiterplattenklemme mit CAGE CLAMP®-Anschlusstechnik und Drückerbetätigung. Sie akzeptiert Leiterquerschnitte von 0,08 bis 2,5 mm² (eindrähtiger und feindrähtiger Leiter), mit oder ohne Aderendhülse. Das Rastermaß beträgt 10 / 10,16 mm, die Abmessungen sind 12,8 mm (Breite) × 24,4 mm (Höhe) × 14,2 mm (Tiefe). Die Kontaktoberfläche besteht aus Zinn, das Isoliergehäuse aus Polyamid PA66 (Brennbarkeitsklasse V0). Der Temperaturbereich liegt zwischen -60 und +105 °C. Die Klemme wird per THT (Through-Hole-Technology) gelötet und benötigt eine Abisolierlänge von 5 bis 6 mm.

Anwendungsbereiche

Typische Anwendungsfelder sind die Sensor- und Aktor-Verdrahtung in dezentralisierten Steuerungsgeräten, die Prozesskontrolle in Verpackungsmaschinen und die Signalanbindung in Automatisierungsanlagen. Ein weiteres Einsatzfeld ist die Bordnetzverdrahtung in Prüfständen und Messtechnik-Aufbauten, wo platzsparende 1-polige Klemmungen mit werkzeugloser Anschlusstechnik gefordert sind.

Vorteile gegenüber Alternativen

Im Unterschied zu aufsteckbaren Reihenklemmen bietet die Leiterplattenklemme eine direkte Befestigung auf der Leiterplatte und reduziert damit die Anzahl der Steckverbindungen im Gerät. WAGO bietet die Serie 257 auch in anderen Farben sowie in Varianten für Ex-e-II- und Ex-i-Anwendungen an.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,1600 kg

Artikelgewicht:

0,0016 kg

Abmessungen ( Länge × Breite × Höhe ):

1,42 × 1,28 × 2,44 cm

Technische Daten:

Technische Daten

Hinweise

Varianten:	Andere FarbenVarianten für Ex e II und Ex iWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	1
Gesamte Anzahl der Potentiale	1
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	0°
Polzahl	1

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Drücker
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	0°
Polzahl	1

Geometrische Daten

Rastermaß	10/10,16 mm / 0.394/0.4 inch
Breite	12,8 mm / 0.504 inch
Höhe	24,4 mm / 0.961 inch
Höhe ab Oberfläche	20,4 mm / 0.803 inch
Tiefe	14,2 mm / 0.559 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,1 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	blau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,021MJ
Gewicht	1,6 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	300 (100) St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918679053
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
